Описание товара

Д5106

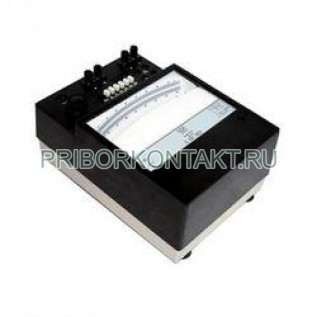

Ваттметр Д5106 (Д 5106, Д-5106)
Предназначен для точных измерений мощности в однофазных цепях переменного и в цепях постоянного тока, а также для поверки менее точных приборов.
Класс точности 0,1.
Номинальный ток: 2,5А; 5А.
Номинальное напряжение: 30В; 75В; 150В; 300В; 450В; 600В.

Ваттметры Д5106 предназначены для точных измерений мощности в однофазных цепях переменного и в цепях постоянного тока, а также для поверки менее точных приборов.
Ваттметр Д5106 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 25 °С.
Ваттметр Д5106-04.1 предназначен для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80 % при температуре 25 °С.
Технические данные
Ваттметры Д5106 соответствуют классу точности 0,1 по ГОСТ 8476-78. Основные параметры прибора указаны в таблице. Номинальный коэффициент мощности ваттметров равен 1. Ток параллельной цепи ваттметров (5±0,1) мА. Нормальная область частот ваттметров от 45 до 65 Гц, рабочая область - свыше 65 до 500 Гц.
Нормальные условия применения прибора Ваттметр Д5106:
температура окружающего воздуха 20 °С (если на лицевой части прибора не указано иное значение). допускаемое отклонение ±2 °С;
относительная влажность окружающего воздуха 30-80% атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
ориентация прибора относительно магнитного поля Земли - любая;
внешнее магнитное поле (кроме поля Земли) практически отсутствует ;
ферромагнитное основание отсутствует;
коэффициент искажения формы кривой тока и напряжения не более 5 %:
частота - в пределах нормальной области;
напряжение для ваттметра - номинальное с допускаемым отклонением ±2 %;
коэффициент мощности - номинальный;
разность потенциалов между параллельной и последовательной цепями ваттметров практически отсутствует;
положение прибора - горизонтальное;
измерения проводить после установления рабочего режима.
Предел допускаемой основной погрешности прибора Ваттметр Д5106 в нормальной области частот и на постоянном токе равен ±0,1 % от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности прибора, вызванной отклонением частоты от верхней границы нормальной области до любого значения частоты в рабочей области частот, равен ±0,1 % от конечного значения диапазона измерений.
Предел допускаемой дополнительной погрешности Ваттметра Д5106, вызванной отклонением напряжения на ±20% от номинального значения, при неизменном значении измеряемой мощности равен ±0,1% от конечного значения диапазона измерений. Время установления показаний прибора не превышает 3 с. Предел допускаемой дополнительной погрешности прибора Ваттметр Д5106, вызванной изменением температуры окружающего-воздуха от нормальной до любой температуры в пределах рабочего диапазона, равен ±0,1 % от конечного значения диапазона измерений на каждые 10 °С изменения температуры.
Предел допускаемой дополнительной погрешности прибора Ваттметр Д5106, вызванной влиянием внешнего однородного постоянного либо переменного (частоты в пределах нормальной области частот) магнитного поля с индукцией 0,1 мТ, равен ±0,1 % от конечного значения диапазона измерений.
Питание цепи освещения прибора осуществляется от сети переменного тока напряжением (220±22)В частотой 50-60 Гц через понижающий трансформатор, комплектуемый вместе с прибором, либо от источника постоянного или переменного тока напряжением (4±0,4)В. Для прибора, поставляемого по конкретным заказам, напряжение и частота питания цепи освещения светового указателя соответствуют указанным в заказе. Габаритные размеры: прибора - (205±1,45)х(230±1,6)х(135±2,0) мм; корпуса трансформатора - не более 65х85x45мм. Масса не превышает: прибора - 4,3 кг; трансформатора - 0,5 кг.
Ваттметр Д5106; Д5106-04.1
Номи-
нальный ток, А

Конечное значение диапазона измерений, Вт, для номинальных напряжений

Параметры последовательных цепей
Активное сопротив-ление, Ом
Номи нальная индуктив-
ность, мГн
Потре-бляемая мощность, В·А
30В
75В
150В
300В
450В
600В
2,5А
75
187,5
375
750
1125
1500
0,022
0,008
0,16
5А
150
375
750
1500
2250
3000
0,006
0,002
0,2
