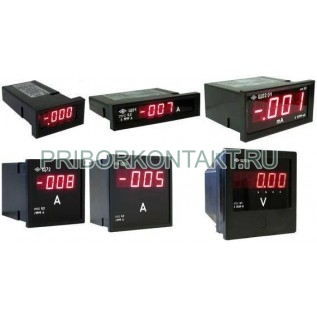

Цифровой амперметр, вольтметр постоянного тока Щ02.01

Также этот прибор может называться: Щ02 01, Щ02-01, Щ-02.01, Щ02,01, Щ0201, shch02.01, shch02-01, shch0201.

Щ02.01 амперметр, Щ02.01 вольтметр щитовой цифровой постоянного тока предназначен для измерения силы тока или напряжения в электрических цепях постоянного тока, а также для применения в энергетике и других областях промышленности для контроля электрических параметров.

Амперметры Щ02.01, вольтметры Щ02.01 являются однопредельными и имеют исполнения по конструкции, диапазону измерений, числу десятичных разрядов, напряжению питания, наличию интерфейса, цвету индикаторов, классу точности.

Технические характеристики Щ02.01:

Габаритные размеры - 96×48×90 мм.

Класс точности - 0,2; 0,4.

Максимальный диапазон показаний - от -1999 до +1999.

Число разрядов - 3,5.

Диапазоны измерений:

- по напряжению - 100 мВ; 200 мВ; 500 мВ; 1000 мВ; 2000 мВ; 1 В; 2 В; 5 В; 10 В; 20 В; 50 В; 100 В; 200 В; 500 В;

- по току - 2 мА; 5 мА; 10 мА; 20 мА; 50 мА; 100 мА; 200 мА; 500 мА; 1000 мА; 2000 мА; 1 А; 2 А;

- по току (с внешним шунтом на 75 мВ, 100 мВ и 150 мВ) - 1 А; 2 А; 5 А; 10 А; 20 А; 50 А; 100 А; 200 А; 500 А; 1000 А; 2000 А.

Пределы допускаемой основной приведенной погрешности - ±0,2%; ±0,4%.

Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10º С - не более половины предела допускаемой основной погрешности.

Номинальное напряжение шунта - 75 мВ.

Напряжение питания постоянного тока прибора Щ02.01 - не более 24 В.

Входное сопротивление при измерении напряжения - 1 МОм.

Электрическое сопротивление изоляции между цепями, не имеющими гальванической связи - не менее 40 МОм.

Мощность потребления с напряжением постоянного тока - не более 2 В·А.

Максимально допустимая перегрузка по входному сигналу за 1 мин - 150%.

Время преобразования - не более 1,5 с.

Время установления рабочего режима - не более 30 мин.

Цвет индикатора Щ02.01 - красный.

Количество цифровых индикаторов - 4.

Степень защиты по передней панели - IP40.

Средний срок службы приборов - не менее 10 лет.

Норма наработки на отказ - не менее 50 000 ч.

Высота знака - 20 мм.

Сечение проводов, подключаемых непосредственно к клеммам - не более 1,5 мм².

Вырез в щите - 90×42 мм.

Масса - не более 200 г.

Условия эксплуатации Щ02.01:

Рабочий диапазон температур - от -50º С до +50º С.

Влажность воздуха при +25º С - до 95%.

Температура транспортирования - от -50º С до +55 º С.

Приборы выдерживают транспортную тряску в течении 2 ч:

- с ускорением - 30 м/с²;

- с частотой - от 80 ударов/мин до 120 ударов/мин.

Конструктивно амперметры вольтметры Щ02.01 выполнены в корпусе для щитового монтажа.

Все компоненты расположены на печатных платах, конструктивно представляющих собой единый блок.

Блок из четырех плат вставляется со стороны передней панели в пластмассовый кожух по направляющим и крепится со стороны задней панели четырьмя винтами, которые находятся под защитной крышкой или рядом с клеммами для внешних соединений. В пазы кожуха устанавливается стекло, которое фиксируется рамкой с помощью защелок, расположенных на каждой из сторон рамки.
