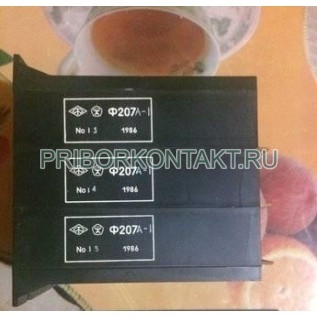

Индикатор Ф207

Также этот прибор может называться: Ф-207, Ф 207.

Ф207 индикатор унифицированный предназначается для отображения вводимой в него информации в цифровых электроизмерительных приборах и устройствах.

Технические характеристики Ф207:

Индицируемые символы:

- модификация Ф207-1 - «.», 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, «.»;

- модификация Ф207-2 - 0, 1, 2, 3, 4, 5, 6, 7, 8, 9;

- модификация Ф207-3 - «.», 0, 1, 2, 3, 4, 5, 6, 7, 8, 9;

- модификация Ф207-4 - μ, n, %, П, К, М, m, «+», «-», p;

- модификация Ф207-5 - W, A, Ω, S, V, H, Hz, F.

Тип индицирующего устройства:

- модификация Ф207-1 - ИН-14;

- модификация Ф207-2 - ИН-12А;

- модификация Ф207-3 - ИН-12Б;

- модификация Ф207-4 - ИН-15А;

- модификация Ф207-5 - ИН-15Б.

Параметры входных сигналов:

- логическая «1» - от 5 В до 5,25 В;

- логический «0» - от -0,4 В до +0,8 В.

Индикаторы Ф207, кроме индикаторов с непосредственным управлением и с дешифратором, имеют выход на внешние устройства в параллельном двоично-десятичном коде 8-4-2-1.

Параметры выходных сигналов:

- логическая «1» - от 2,4 В до 5,25 В;

- логический «0» - от 0 до 0,4 В.

Номинальное значение напряжения питания - 220 В.

Допускаемое отклонение напряжения - -10%.

Наработка на отказ - не менее 8000 ч.

Срок службы - не менее 6 лет.

Потребляемая мощность Ф207 - 1,5 Вт.

Габаритные размеры индикаторов:

- высота - 45 мм;

- глубина - 129 мм;

- ширина - (40N+24) мм, где N - число индикаторов в блоке.

Масса индикатора - не более 0,175 кг.

По защищенности от воздействия окружающей среды индикатор относится к категории обыкновенных.

По устойчивости к механическим воздействиям индикаторы Ф207 относятся к обыкновенным.
