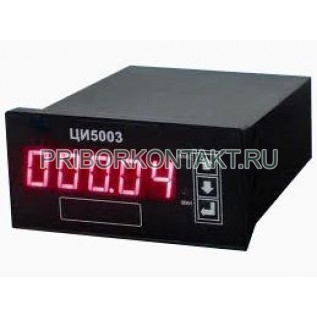

Цифровой измеритель ЦИ5003

Также этот прибор может называться: ЦИ 5003, ЦИ-5003, ЦИ500з, tsi5003, tsi 5003, tsi-5003.

ЦИ5003 измеритель цифровой предназначен для измерения унифицированного выходного токового сигнала датчиков физических величин (давления, температуры, влажности, расхода, уровня и т.п.) и отображения текущего значения физической величины на цифровом табло.

Возможны следующие модификации: ЦИ5003А, ЦИ5003Б/1, ЦИ5003Б/2.

Сфера применения: работа в системах автоматического управления, контроля и регулирования производственных процессов.

Технические характеристики ЦИ5003:

Диапазон измерения - от 4 мА до 20 мА.

Пределы основной погрешности измерения входного тока, выраженные в процентах от диапазона измерения - ±0,05%; ±0,1%; ±0,15%; ±0,25%.

Дополнительная погрешность на каждые 10° С - не более предела основной погрешности.

Дополнительная погрешность, вызванная воздействием электромагнитным помех:

- при воздействии радиочастотного магнитного поля - не более ±0,1%;

- при остальных воздействиях - ±1%.

Режим коммутации ЦИ5003Б/2:

- максимальное напряжение - не более 220 В;

- максимальный ток - не более 1 А.

Число срабатываний контактов сигнализирующего устройства ЦИ5003/Б2 - не менее 100 000.

Интерфейс - цифровой (RS-232, RS-485).

Исполнения по типу цифрового табло:

- ЦИ5003А - с жидкокристаллическим индикатором (ЖКИ);

- ЦИ5003Б - с светодиодным индикатором (СДИ).

Корпус - пластмассовый; для щитового крепления.

Измерители ЦИ5003 имеют в наличии сигнализирующее устройство.

Напряжение питания - входной постоянный ток:

- ЦИ5003Б/1 - от 9 В до 36 В;

- ЦИ5003Б/2 - 24 В.

Падение напряжения на клеммах - не более 5 В.

Потребляемая мощность:

- ЦИ5003Б/1 - не более 1,2 В·А;

- ЦИ5003Б/2 - не более 1,5 В·А.

Средняя наработка на отказ - 100 000 ч по каждой функции.

Среднее время восстановления работоспособного состояния - 2 ч.

Средний срок службы - не менее 10 лет.

Габаритные размеры - не более 49×109×102 мм.

Масса ЦИ5003 - не более 0,2 кг.

Условия эксплуатации:

Температура окружающего воздуха - от -10° С до +50° С.

Атмосферное давление - от 86 кПа до 107 кПа.

Относительная влажность воздуха при температуре 35° С - от 30% до 80%.
