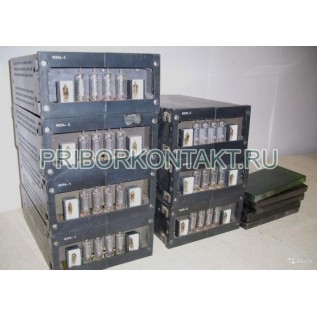

Цифровой вольтметр Ф292

Также этот прибор может называться: Ф 292, Ф-292, f292, f 292, f-292.

Ф292 вольтметр цифровой многодиапазонный предназначен для измерения среднего квадратичного значения напряжения при произвольной форме кривой тока.

Вольтметры Ф292 позволяют измерять среднеквадратичное значение напряжения постоянного и переменного тока, а также напряжения переменного тока с постоянной составляющей при произвольной форме сигнала.

Обслуживается в качестве образцового средства измерения при проверке менее точных приборов переменного тока, для измерений сигналов в аппаратуре с существенно искаженной формой сигналов (электропривод с тиристорным регулированием, электрическая сварка с тиристорным управлением, промышленное энергетическое оборудование и т.д.).

Технические характеристики Ф292:

Класс точности - от 0,05 до 0,5.

Конечное значение диапазонов измерения - 1 В; 10 В; 100 В; 500 В.

Ступень квантования - от 0,0001 В до 0,01 В.

Входное сопротивление - 10±1 кОм; 100±10 кОм; 500±50 кОм.

Вид измеряемого тока - постоянный и переменный.

Диапазон частот гармонических составляющих входного сигнала - 40 Гц до 20 000 Гц.

Предел допустимой основной погрешности - ±(0,1+0,005(X_k/X-1))%; ±(0,2+0,1(X_k/X-1))%; ±(0,5+0,2(X_k/X-1))%.

Конструктивное устроение - настольный переносный, выполнен в унифицированном корпусе.

Температура окружающего воздуха - от -10° С до +40° С.

Элементы схемы - на четырех печатных платах.

На лицевой панели - цифровое отсчетное устройство, органы управления и клеммы для подключения входного сигнала.

На задней панели Ф292 - предохранитель, разъем, на который выведен результат измерения в виде кода, зажим защитного заземления.

Питание от сети переменного тока:

- с напряжением - 220 В;

- с частотой - 50 Гц.

Основные составляющие вольтметров Ф292:

- преобразователь среднего квадратичного значения напряжения;

- цифровой вольтметр постоянного тока;

- блок питания.

Преобразователь осуществляет квадратичное преобразование измеряемого сигнала инерционным квадратором и вычисление корня квадратного из сигнала квадратора. Сигнал постоянного тока поступает на выход преобразователя и далее на вход цифрового вольтметра постоянного тока. Входной и выходной сигналы преобразователя сравниваются по среднему квадратичному значению. Сигнал рассогласования сравнивается, демодулируется, интегрируется, используется для коррекции напряжения, поступающего на вход цифрового вольтметра постоянного тока.

В основу работы вольтметра Ф292 положен принцип сравнения количества тепла, выделяющегося на резисторе при протекании измеряемого тока произвольной формы, с количеством тепла, выделяемым постоянным током на том же резисторе.
