Частотомер переменного тока ЦД2100-В-200

Также этот прибор может называться: ЦД2100В200, ЦД2100 В 200, ЦД-2100-В-200, tsd2100-v-200, tsd2100v200, tsd2100 v 200.

ЦД2100-В-200 частотомер переменного тока цифровой щитовой предназначен для измерения частоты промышленных сетей с номинальной частотой 50 Гц и могут быть использованы для определения качества электроэнергии на предприятиях производящих и потребляющих электроэнергию.

Условные обозначения:

Частотомер ЦД2100-В-200, где:

ЦД2100 - частотомер переменного тока цифровой.

В - зеленый цвет свечения индикаторов.

2 - интерфейс для RS-485-USB.

0 - токовый выход отсутствует.

0 - уставки отсутствуют.

Технические характеристики ЦД2100-В-200:

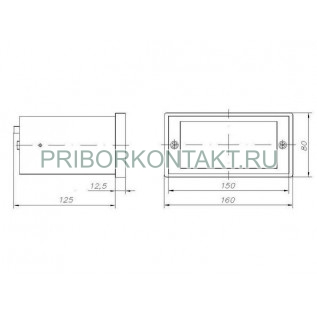

Габаритные размеры - не более 160×80×140 мм.

Диапазон измерений - от 45 Гц до 55 Гц.

Погрешность измерения - ± 0,01% (0,005 Гц).

Цена единицы младшего разряда - 0,001 Гц.

Диапазон напряжений входного сигнала - от 0,1 В до 264 В.

Параметры коммутируемых цепей:

- максимальное напряжение постоянного или переменного тока - 250 В;

- максимальный коммутируемый ток - не более 100 мА.

Питание ЦД2100-В-200:

- напряжением - 220 В;

- частотой - 50 Гц.

Потребляемая мощность - не более 15 В·А.

Высота цифр индикаторного устройства - 25 мм.

Масса - не более 0,6 кг.

Частотомеры ЦД2100-В-200 позволяют выполнять следующие функции:

- измерение частоты промышленных сетей переменного тока;

- цифровая индикация результата измерения;

- обмен информацией по интерфейсу.

Конструктивное исполнение - в виде щитовых приборов.

Условия эксплуатации ЦД2100-В-200:

Рабочая температура окружающего воздуха - от +5º С до +50° С.

Относительная влажность при температуре +25° С - до 90%.

Каждый из ЦД2100-В-200 совмещает в себе два измерительных устройства - преобразователь измеряемого параметра в токовый или цифровой сигнал и измерительный прибор с цифровой индикацией.
