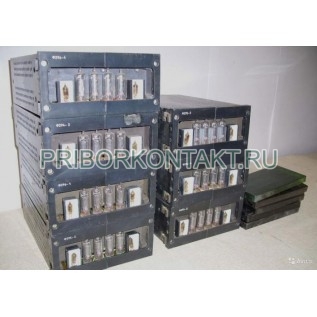

Прибор цифровой Ф229М1

Также этот прибор может называться: Ф-229М1, Ф 229М1, Ф-229-М1, Ф229-М1, Ф229 М1.

Ф229М1 прибор цифровой однопредельный предназначается для измерения напряжения и тока в цепях постоянного тока в различных областях науки и промышленного производства.

Приборы устанавливаются на щите или панели и предназначены для встраивания в измерительные устройства и установки.

Технические характеристики Ф229М1:

Габаритные размеры прибора - 60×120×150 мм.

Входное сопротивление:

- для модификаций Ф229М1-1/1, Ф229М1-2/1, Ф229М1-1/2, Ф229М1-2/2, Ф229М1-1/8, Ф229М1-2/8 - не менее 40 МОм;

- для модификаций Ф229М1-1/3, Ф229М1-2/3, Ф229М1-1/4, Ф229М1-2/4 - 1±0,1 МОм.

Падение напряжения на входе для модификаций Ф229М1-1/5, Ф229М1-2/5, Ф229М1-1/6, Ф229М1-2/6, Ф229М1-1/7, Ф229М1-2/7 - не более 1 мВ.

Частота гарантированного подавления помех:

- для модификаций Ф229-1 - 50 Гц; 100 Гц;

- для модификаций Ф229-2 - 60 Гц; 120 Гц.

Допускаемая основная погрешность, выраженная в процентах от измеряемого значения величины Х - не более ±(0,2+0,1(Х_к/Х-1)), где Х_к - конечное значение диапазона измерений, Х - значение измеряемой величины на входе.

Допускаемая дополнительная погрешность прибора, вызванная отклонением условий от нормальных, не превышает половины допускаемой основной погрешности:

- при изменении температуры окружающей среды на каждые 10° С в пределах рабочего диапазона температур;

- при воздействии внешнего однородного магнитного поля с индукцией 0,5 мТл, синусоидального изменяющегося во времени с частотой (50±1) Гц.

Время измерения прибора - не более 40,2 мс.

Выбор полярности - автоматический.

Отсчетное устройство прибора обеспечивает индикацию четырех разрядов с переключающейся по разрядам запятой и индикацию знака «.».

Максимальное показание отсчетного устройства - 1999.

Прибор обеспечивает внешнее управление включением индикаторных ламп отсчетного устройства.

При перегрузке приборов показания отсчетного устройства гаснут.

Прибор Ф229М1 обеспечивает выход на внешний разъем значения измеряемого сигнала в двоично-десятичном коде 8-4-2-1, сигнала конца измерения, сигнала знака полярности, сигнала перегрузки.

Длительность импульсов - не менее 1 мкс.

Выходы кодированных сигналов прибора согласуются с микросхемами серий 134, К134, 136, К136, К158.

Допустимая нагрузка - не более двух условных единиц микросхем серий 136, К136, К158 и четырех условных единиц серий 134, К134.

Прибор обеспечивает работу в режиме периодического и разового запуска.

Параметры внешнего запускающего импульса:

- диапазон напряжений, соответствующий высокому уровню сигнала - от 2,0 В до 4,5 В;

- диапазон напряжений, соответствующий низкому уровню сигнала - от 0 до 0,7 В;

- интервал времени между импульсами внешнего запуска - не менее 40 мс;

- длительность импульса - от 10 мкс до 100 мкс.

Разрешаются следующие кратковременные предельно-допустимые значения запускающего импульса:

- логическая «1» - от 2,0 В до 5,25 В;

- логический «0» - от -0,4 В до +0,7 В (при температуре 25±10° С - от -0,4 В до +0,8 В).

Время установления рабочего режима Ф229М1 - не более 20 мин.

Коэффициент подавления помех нормального вида:

- в диапазоне (50±0,25) Гц, (100±0,5) Гц для Ф229М1-1 и в диапазоне (60±0,3) Гц, (120±0,6) Гц для Ф229М1-2 - не менее 40 дБ;

- в диапазоне (50±0,5) Гц, (100±1) Гц для Ф229М1-1 и в диапазоне (60±0,6) Гц, (120±1,2) Гц для Ф229М1-2 - не менее 20 дБ.

Допустимая амплитуда помехи - не более 0,1 конечного значения диапазона измерений.

Прибор выдерживает в течение 2 ч нагрузку десятикратным входным сигналом, но не более 300 В для приборов Ф229М1-1/4 и Ф229М1-2/4.

Электрическая изоляция цепей питания относительно клеммы защитного заземления прибора выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой (50±1) Гц величиной 0,25 кВ.

Вход прибора заземленный, клемма «ВХОД 2» соединена с клеммой защитного заземления.

Сопротивление изоляции электрических цепей питания относительно клеммы защитного заземления:

- при нормальных условиях - не менее 20 МОм;

- при температуре +50° С - не менее 5МОм.

Периодичность ручной установки нуля и калибровки - не менее 30 суток.

Средняя наработка на отказ в нормальных условиях, но при температуре (20±10)° С - не менее 18 000 ч.

Установленная наработка на отказ в нормальных условиях, но при температуре (20±10)° С - не менее 1800 ч.

Средний полный срок службы прибора - не менее 10 лет.

Установленный полный срок службы прибора - не менее 4 лет.

Среднее время восстановления работоспособного состояния прибора - не более 24 ч.

Потребляемая мощность - не более 3 Вт.

Масса прибора Ф229М1 - не более 0,6 кг.

Условия эксплуатации Ф229М1:

Температура окружающего воздуха - от +5° С до +50° С.

Относительная влажность при +25° С - до 90%.

Напряжение внешнего источника питания - (12±1,2) В.

Прибор холодо- и теплопрочный, выдерживает воздействие температуры окружающего воздуха от -50° С до +50° С.

Прибор влагопрочный, выдерживает воздействие относительной влажности окружающего воздуха 98% при +35° С.

Прибор в транспортной таре выдерживает в течение 1 ч без повреждений механические воздействия с ускорением 30 м/с² и числом ударов от 80 до 120 в минуту.

По устойчивости к механическим воздействиям модификации Ф229М1-1/8 и Ф229М1-2/8 относятся к виброустойчивым, выдерживают виброускорение 10 м/с² в диапазоне частот от 40 Гц до 70 Гц; виброускорение 30 м/с² в диапазоне частот от 10 Гц до 40 Гц.

В наличии имеется модификация Ф229М1-1/8.
