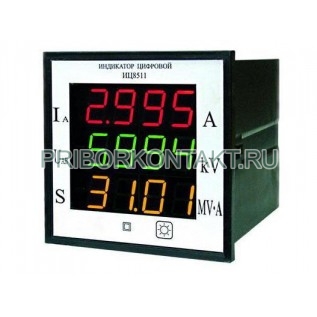

Индикатор цифровой ИЦ8511

Также этот прибор может называться: ИЦ-8511, ИЦ 8511.

ИЦ8511 индикатор цифровой предназначен для отображения на светодиодных табло преобразователей параметров, передаваемых ими по специальному каналу интерфейса RS-485:

- для работы совместно с преобразователями ЦП8507, в соответствии с протоколом обмена данными приложение А (ИЦ8511/1);

- для работы совместно с преобразователями измерительными типов ЭП, ЦП, в соответствии с протоколом обмена данными MODBUS RTU (ИЦ8511/2).

Сфера применения: для установки на щитах и панелях.

Технические характеристики ИЦ8511:

Цифровые табло - 3.

Количество подключаемых индикаторов - не более 32.

Синусоидальная вибрация:

- частотный диапазон - от 10 Гц до 55 Гц;

- амплитуда смещения - 0,15 мм.

Испытательное напряжение на электрическую изоляцию цепи питания корпус/интерфейс - 2300 В.

Подключение - пружинные контактные соединители обеспечивают подключение медных или алюминиевых проводов.

Непрерывный режим работы.

Интерфейс - RS485.

Масса - не более 0,5 кг.

Габаритные размеры:

- индикатор - 120×120×130 мм;

- подключаемые проводы - не более 1,8 мм (сечение - 2,5 мм²).

Средняя наработка на отказ с учетом технического обслуживания - не менее 150 000 ч.

Среднее время восстановления - не более 2 ч.

Средний срок службы - не менее 12 лет.

Условия эксплуатации ИЦ8511:

Температура среды - от -40° С до +50° С.

Относительная влажность при температуре 35° С - 95%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Питание :

- постоянное напряжение - от 105 В до 300 В;

- переменное напряжение - от 85 В до 260 В;

- частота - 50 Гц.

Мощность изделий индикаторы ИЦ8511:

- при переменном напряжении - 8 В·А;

- при постоянном напряжении - 5 Вт.

По устойчивости к механическим воздействиям - виброустойчив, вибропрочный.

Степень защиты по ГОСТ 14254-96 - IP2X.

Степень защиты от поражения электрическим током:

- оборудование - класс II;

- степень загрязнения - 1;

- категория монтажа - II по ГОСТ 12.2.091-2002.

Уровень радиопомех не превышает значений - СТБ ГОСТ Р 51522-2001, СТБ ЕН 55022-2006 (класс В).

По критерию качества функционирования В устойчив к:

- электростатическим разрядам - согласно СТБ ГОСТ Р 51522-2001, СТБ МЭК 61000-4-2-2006;

- наносекундным импульсным помехам - уровень 3 по СТБ ГОСТ Р 51522-2001, СТБ МЭК 61000-4-4-2006;

- микросекундным импульсным помехам большой энергии - класс 3 согласно СТБ ГОСТ Р 51522-2001, СТБ МЭК 61000-4-5-2006;

- динамическим изменениям в цепях электропитания - класс 1 согласно СТБ ГОСТ Р 51522-2001, СТБ МЭК 61000-4-11-2006.
