М4218

М4218

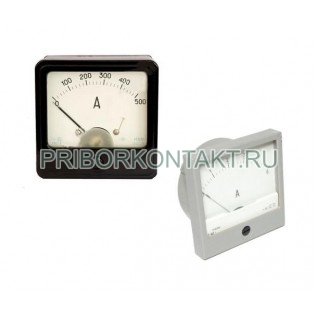

Амперметр М4218

Также этот прибор может называться: М 4218, М-4218, Мч218, m4218, m 4218, m-4218.

М4218 амперметр показывающий электромагнитной системы предназначен для измерения силы тока в цепях постоянного тока.

Технические характеристики М4218:

Магнитоэлектрические приборы являются наиболее точными из числа приборов с непосредственным отсчетом.

Амперметры М4218 обладают весьма большой чувствительностью, достигающей 10 делений на 1 мкА при расстоянии между отметками шкалы порядка 1 мм.

Большим достоинством амперметра является равномерность шкалы, что дает одинаковою чувствительность прибора на всем протяжении шкалы и позволяет с одинаковой точностью отсчитывать показания в разных ее местах.

Перегрузочная способность амперметра М4218 относительно большая. Он выдерживает без каких-либо повреждений нагрузку током, составляющим 120% номинального, в течении - 2 ч.

Работа магнитоэлектрических приборов основана на взаимодействии магнитного потока постоянного магнита и измеритель тока, проходящего по обмотке подвижной катушки, помещенной в этом магнитном поле.

Основными частями измерительного механизма являются постоянный магнит, к концам которого прикреплены железные полюсные наконечники с цилиндрическими выточками, и подвижная катушка (рамка).

Обмотка рамки накладывается на тонкий алюминиевый каркас.

Между полюсными наконечниками магнита неподвижно укреплен железный сердечник цилиндрической или шарообразной формы, образуя воздушный зазор, в котором может поворачиваться рамка прибора.

Предприятие-изготовитель предоставляет гарантию соответствия М4218 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
