М1765

Амперметр М1765, вольтметр М1765 (М 1765, М-1765, m1765, m 1765, m-1765)

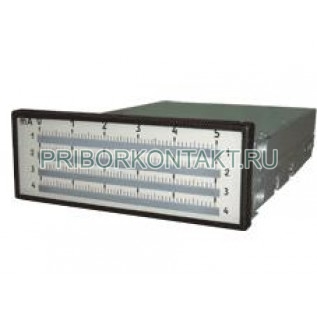

Амперметр М1765, вольтметр М1765 предназначен для измерения тока и напряжения в цепях постоянного тока, а также для сигнализации при выходе измеряемой величины из заданной зоны регулирования и позиционного автоматического регулирования контролируемых параметров.

Приборы, конечные значения диапазонов измерений которых соответствуют выходным сигналам измерительных преобразователей, в комплекте с этими датчиками предназначены для измерения любых электрических и неэлектрических величин, если для этих величин нормированы значения показаний в единицах тока или напряжения.

Габариты - 160х30х272,5мм.

Класс точности - 0,5.

Ударопрочный, вибропрочный, виброустойчивый.

Технические характеристики приборов амперметры М1765, вольтметры М1765:

Прибор имеет модификации:

- амперметр М1765А, вольтметр М1765А, амперметр М1765С, вольтметр М1765С - показывающий, сигнализирующий;

- амперметр М1765КЛ, вольтметр М1765КЛ, амперметр М1765КП, вольтметр М1765КП - показывающий, сигнализирующий, регулирующий (двухпозиционный);

Прибор с сигнализирующими светофильтрами и встроенным релейным устройством;

Допускаемая основная погрешность - ±0,5%;

Допускаемая погрешность срабатывания релейного (фотоконтактного) устройства прибора амперметр М1765, вольтметр М1765 - ±1%;

Диапазоны измерений амперметров - 0мкА-50мкА, 50мкА-0мкА-50мкА, 0мкА-100мкА, 100мкА-0мкА-100мкА, 0мкА-150мкА, 150мкА-0мкА-150мкА, 0мкА-300мкА, 300мкА-0мкА-300мкА, 0мкА-500мкА, 500мкА-0мкА-500мкА; 0мА-1мА, 1мА-0мА-1мА, 0мА-5мА, 5мА-0мА-5мА, 0мА-10мА, 10мА-0мА-10мА, 0мА-20мА, 20мА-0мА-20мА, 0мА-30мА, 30мА-0мА-30мА, 0мА-50мА, 50мА-0мА-50мА, 0мА-100мА, 100мА-0мА-100мА, 0мА-150мА, 150мА-0мА-150мА, 0мА-300мА, 300мА-0мА-300мА, 0мА-500мА, 500мА-0мА-500мА, 0А-1А, 1А-0А-1А, 0А-2А, 2А-0А-2А;

Диапазоны измерений амперметров, включаемых с наружным шунтом 75мВ (сопротивление соединительных проводов от шунта до прибора не превышает 0,035 Ом) - 0А-5А, 5А-0А-5А, 0А-10А, 10А-0А-10А, 0А-20А, 20А-0А-20А, 0А-30А, 30А-0А-30А, 0А-50А, 50А-0А-50А, 0А-100А, 100А-0А-100А, 0А-150А, 150А-0А-150А, 0А-200А, 200А-0А-200А, 0А-300А, 300А-0А-300А, 0А-500А, 500А-0А-500А, 0А-750А, 750А-0А-750А, 0кА-1кА, 1кА-0кА-1кА, 0кА-2кА, 2кА-0кА-2кА, 0кА-3кА, 3кА-0кА-3кА, 0кА-4кА, 4кА-0кА-4кА, 0кА-5кА, 5кА-0кА-5кА, 0кА-6кА, 6кА-0кА-6кА;

Диапазоны измерений вольтметров - 0мВ-10мВ, 10мВ-0мВ-10мВ, 0мВ-20мВ, 20мВ-0мВ-20мВ, 0мВ-50мВ, 50мВ-0мВ-50мВ, 0мВ-75мВ, 75мВ-0мВ-75мВ, 0мВ-100мВ, 100мВ-0мВ-100мВ, 0мВ-200мВ, 200мВ-0мВ-200мВ, 0мВ-500мВ, 500мВ-0мВ-500мВ, 0В-1В, 1В-0В-1В, 0В-1,5В, 1,5В-0В-1,5В, 0В-3В, 3В-0В-3В, 0В-7,5В, 7,5В-0В-7,5В, 0В-10В, 10В-0В-10В, 0В-15В, 15В-0В-15В, 0В-30В, 30В-0В-30В, 0В-50В, 50В-0В-50В, 0В-75В, 75В-0В-75В, 0В-150В, 150В-0В-150В, 0В-250В, 250В-0В-250В, 0В-400В, 400В-0В-400В, 0В-600В, 600В-0В-600В;

Питание прибора амперметр М1765, вольтметр М1765 - напряжением постоянного тока 11В-12В;

Допускаемое отклонение напряжения - от +0,6В до -0,9В;

Мощность, потребляемая прибором амперметр М1765, вольтметр М1765 - не более 3В·А;

Входное сопротивление приборов, работающих в комплекте с датчиками ГСП, соответствует следующим значениям:

- для приборов с конечными значениями диапазонов измерений 5мА, 20мА, 100мА и 10В - в соответствии с ГОСТ;

- для приборов с конечными значениями диапазонов измерений 10мВ, 20мВ, 50мВ, 100мВ, 1В - не менее 50 Ом, 100 Ом, 200 Ом, 500 Ом, 1 кОм соответственно;

Сопротивление нагрузки прибора амперметр М1765, вольтметр М1765:

- от 8 кОм и выше - для приборов с конечными значениями диапазонов измерения 5мкА;

- от 0 до ∞ - для всех остальных приборов;

Время установления показаний прибора амперметр М1765, вольтметр М1765 не превышает:

- 4с - микроамперметров с конечными значениями диапазонов измерений до 5мкА, милливольтметров (за исключением приборов с конечными значениями диапазонов измерений 75мВ) и вольтметров с конечными значениями диапазонов измерений до 7,5В;

- 1,5с - у остальных приборов;

Допускаемая дополнительная погрешность прибора амперметр М1765, вольтметр М1765, вызванная отклонением температуры окружающего воздуха на каждые 10К, приведена в таблице 1;

Таблица 1 Допускаемая дополнительная погрешность прибора амперметр М1765, вольтметр М1765, вызванная отклонением температуры окружающего воздуха на каждые 10К

Допускаемая дополнительная погрешность прибора амперметр М1765, вольтметр М1765 под влиянием постоянного магнитного поля с индукцией 0,5мТл - ±0,5%;

Габариты - 160х30х272,5мм;

Масса прибора амперметр М1765, вольтметр М1765 - 0,5кг;

Наработка на отказ - не менее 24000 часов;

Средний срок службы - не менее 11 лет;

Изготовитель гарантирует соответствие качества прибора амперметр М1765, вольтметр М1765 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
