М1531

Амперметр М1531, вольтметр М1531, микроамперметр М1531, миллиамперметр М1531, милливольтметр М1531 (М 1531, М-1531, m1531, m 1531, m-1531)

Амперметр М1531, вольтметр М1531, микроамперметр М1531, миллиамперметр М1531, милливольтметр М1531 предназначены для измерения постоянного тока и напряжения.

Класс точности - 1,0.

Технические характеристики приборов амперметры М1531, вольтметры М1531, микроамперметры М1531, миллиамперметры М1531, милливольтметры М1531:

Приборы со световым указателем предназначены для измерения постоянного тока и напряжения, а также других электрических, магнитных и неэлектрических величин, если для этих приборов нормированы значения их показаний в единицах тока или напряжения.

Приборы амперметр М1531, вольтметр М1531, микроамперметр М1531, миллиамперметр М1531, милливольтметр М1531 используются для работы в комплекте с преобразователями (датчиками) ГСП.

Приборы выпускаются пяти разновидностей:

- указывающий - А;

- сигнализирующий - С;

- контактный трехпозиционный - К;

- контактный двухпозиционный с правым контактом - КП;

- контактный двухпозиционный с левым контактом - КЛ.

Приборы типов М1531А, М1531С, М1531К, М1531КП и М1531КЛ для поставки в районы умеренного климата изготавливаются в обычном исполнении.

Приборы типа М1531АТ, М1531СТ, М1531КТ, М1531КП и М1531КЛТ для поставки в районы тропического климата изготавливаются в тропическом исполнений.

Приборы амперметр М1531, вольтметр М1531, микроамперметр М1531, миллиамперметр М1531, милливольтметр М1531 используются при температуре окружающего воздуха от -30ºС до +50°С и относительной влажности до 90% (при 30°С).

Приборы, выпускаемые в тропическом исполнении, предназначены для работы при температуре окружающего воздуха от -10ºС до +35°С и относительной влажности 95%.

По устойчивости к механическим воздействиям при эксплуатации приборы амперметр М1531, вольтметр М1531, микроамперметр М1531, миллиамперметр М1531, милливольтметр М1531 относятся к обыкновенным.

При непосредственном включении прибора в цепь и времени успокоения 4 сек пределы измерения следующие: 0мкА-5мкА; 5мкА-0мкА-5мкА; 0мкА-40мкА; 10мкА-0мкА-10мкА; 0мкА-30мкА; 30мкА-0мкА-30мкА и 50мкА;

- при времени успокоения 3 сек пределы измерения - 50мкА-0мкА-50мкА; 0мкА-100мкА; 100мкА-0мкА-100мкА; 0мкА-150мкА; 150мкА-0мкА-150мкА; 0мкА-300мкА; 300мкА-0мкА-300мкА и 0мкА-500мкА;

- при времени успокоения 1,5 сек пределы измерения - 500мкА-0мкА-500мкА; 0мА-1мА; 1мА-0мА-1мА; 0мА-5мА; 5мА-0мА-5мА; 0мА-10мА; 10мА-0мА-10мА; 0мА-20мА; 20мА-0мА-20мА; 0мА-30мА; 30мА-0мА-30мА; 0мА-50мА; 50мА-0мА-50мА; 0мА-100мА; 100мА-0мА-100мА; 0мА-150мА; 150мА-0мА-150мА; 0мА-300мА; 300мА-0мА-300мА; 0мА-500мА; 500мА-0мА-500мА; 0А-1А; 1А-0А-1А; 0А-2А; 2А-0А-2А; 0А-5А; 5А-0А-5А.

При включении прибора амперметр М1531, вольтметр М1531, микроамперметр М1531, миллиамперметр М1531, милливольтметр М1531 с наружным шунтом на 75мВ и 45мВ и времени успокоения 1,5 сек пределы измерения следующие: 0А-10А; 10А-0А-10А; 0А-20А; 20А-0А-20А; 0А-30А; 30А-0А-30А; 0А-50А; 50А-0А-50А; 0А-100А; 100А-0А-100А; 0А-150А; 150А-0А-150А; 0А-200А; 900А-0А-200А; 0А-300А; 300А-0А-300А; 0А-500А; 500А-0А-500А; 0А-750А; 750А-0А-750А; 0кА-1кА; 1кА-0кА-1кА; 0кА-2кА; 2кА-0кА-2кА; 0кА-3кА; 3кА-0кА-3кА; 0кА-4кА; 4кА-0кА-4кА; 0кА-5кА; 5кА-0кА-5кА; 0кА-6кА; 6кА-0кА-6кА.

При номинальном токе в цепи 0,2мА и времени успокоения 4 сек пределы изменения прибора амперметр М1531, вольтметр М1531, микроамперметр М1531, миллиамперметр М1531, милливольтметр М1531 - 0мВ-10мВ; 10мВ-0мВ-10мВ; 0мВ-20мВ; 20мВ-0мВ-20мВ; 0мВ-45мВ; 45мВ-0мВ-45мВ; 0мВ-50мВ; 50мВ-0мВ-50мВ; 0мВ-100мВ; 100мВ-0мВ-100мВ; 0мВ-200мВ; 200мВ-0мВ-200мВ; 0мВ-500мВ; 500мВ-0мВ-500мВ; 0В-1В; 1В-0В-1В; 0В-1,5В; 1,5В-0В-1,5В; 0В-3В; 3В-0В-3В; 0В-7,5В и 7,5В-0В-7,5В.

При номинальном токе в цепи 1,0мА и времени успокоения 1,5 сек пределы измерения приборов амперметр М1531, вольтметр М1531, микроамперметр М1531, миллиамперметр М1531, милливольтметр М1531 - 0мВ-75мВ; 75мВ-0мВ-75мВ; 0В-10В; 10В-0В-10В; 0В-15В; 15В-0В-15В; 0В-30В; 30В-0В-30В; 0В-50В; 50В-0В-50В; 0В-75В; 75В-0В-75В; 0В-150В; 150В-0В-150В; 0В-250В; 250В-0В-250В; 0В-400В; 400В-0В-400В; 0В-600В и 600В-0В-600В.

Номинальный ток милливольтметров и вольтметров отличается от значений, указанных выше, не более чем на ±20%.

Падение напряжения в цепях микроамперметров, миллиамперметров и амперметров не превышает 120мВ.

Основная погрешность приборов амперметр М1531, вольтметр М1531, микроамперметр М1531, миллиамперметр М1531, милливольтметр М1531 типов М1531А и М1531С не превышает ±1,0%; погрешность срабатывания фотоконтактного устройства приборов типов Ml531А и M1531С отсутствует, а приборов типов М1531К, М1531КП и M1531 КЛ - не превышает ±2,0%.

Длина шкалы приборов амперметр М1531, вольтметр М1531, микроамперметр М1531, миллиамперметр М1531, милливольтметр М1531 - 65мм.

Приборы изготавливаются в горизонтальном исполнении.

Изменение показаний прибора, вызванное отклонением температуры окружающего воздуха от нормальной, не превышает ±0,8% на каждые 10 град; под влиянием внешних магнитных полей напряженностью 400А/м - не превышает ±0,6%.

Габаритные размеры прибора амперметр М1531, вольтметр М1531, микроамперметр М1531, миллиамперметр М1531, милливольтметр М1531 - 100х30х227мм;

Масса прибора - не более 0,75кг.

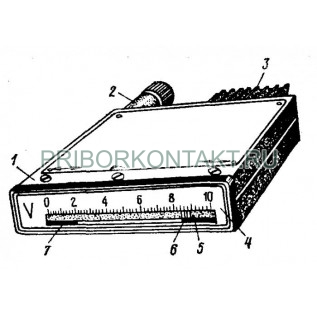

Приборы имеют плоский литой корпус из алюминиевого сплава, закрытый крышкой. Внутри корпуса размещены магнитоэлектрический измерительный механизм с внутрирамочным магнитом, с подвижной частью, закрепленной на внутренних растяжках, оптическая система и элементы измерительной схемы.

Прибор амперметр М1531, вольтметр М1531, микроамперметр М1531, миллиамперметр М1531, милливольтметр М1531 имеет безпараллаксный отсчет.

На крышку прибора выведен корректор и регуляторы установки светофильтров.

Шкала прибора снабжена прорезью, закрытой матовым экраном, на котором проектируется световой указатель.

Подключение прибора амперметр М1531, вольтметр М1531, микроамперметр М1531, миллиамперметр М1531, милливольтметр М1531 в измеряемую цепь осуществляется при помощи пайки соответствии со схемой, нанесенной на крышке прибора.
