М136А-2

Амперметр М136А-2, Вольтметр М136А-2, Микроамперметр М136А-2, Милливольтметр М136А-2 (М-136А-2, М 136А-2, М136 А-2, М136-А-2, m-136a-2, m 136a-2, m136 a-2, m136-a-2)

Предназначен для измерения силы постоянного тока и напряжения.

Габариты: не более 160х80х140мм.

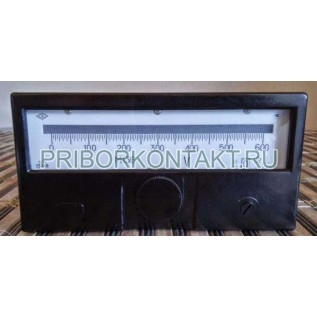

Амперметры М136А-2, Вольтметры М136А-2, Микроамперметры М136А-2, Милливольтметры М136А-2 щитовые плоскопрофильные магнитоэлектрической системы со световым указателем.
Микроамперметры, милливольтметры и вольтметры М136А-2 предназначены для измерения силы постоянного тока и напряжения.

Прибор М136А-2 предназначен для работы при температуре окружающего воздуха от минус 10 до +60° С и относительной влажности до 95% при температуре +30° С.

Параметры микроамперметров, милливольтметров и вольтметров приведены в табл. 1.

Примечание.
По особому заказу могут изготовляться:

а) приборы с двусторонней шкалой (делением пополам любого из указанных в табл. 1 пределов, за исключением 45 и 75 мВ);

б) многопредельные шунты Р26 к микроамперметрам на 0,5 мкА, расширяющие предел измерения до 10 мА.

Невозвращение указателя прибора М136А-2 к нулевой отметке шкалы при плавном подводе указателя к этой отметке от крайней отметки шкалы не превышает 0,5 мм. Испытательное напряжение изоляции приборов 2кВ. Сопротивление изоляции прибора М136А-2 при нормальных условиях не менее 10⁹Ом.

Освещение указателя осуществляется лампой накаливания 2,5 В, 2 Вт. Питание лампы осветителя производится от источника постоянного или переменного тока напряжением 2,5 В или от сети переменного тока напряжением 127 или 220 В через отдельный трансформатор. Длина шкалы прибора М136А-2 не менее 120 мм, шкала гальванометра разделена на 120 делений.

Габаритные размеры: прибора М136А-2 не более 160х80х140 мм; шунта не более 120х150х85мм; трансформатора не более 136х65х65 мм. Масса прибора М136А-2 не более 1,0 кг.

Таблица 1.
