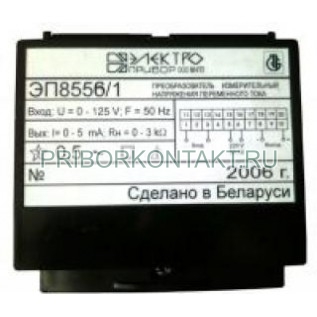

Преобразователь измерительный ЭП8555/6

Также этот прибор может называться: ЭП-8555/6, ЭП 8555/6, ЄП8555/6, ЕП8555/6, ep8555/6, ep-8555/6, ep 8555/6.

ЭП8555/6 преобразователь измерительный предназначен для линейного преобразования напряжения переменного тока в унифицированный выходной сигнал постоянного тока.

Сфера применения: контроль напряжений электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, АСУ ТП энергоемких объектов различных отраслей промышленности.

Технические характеристики ЭП8555/6:

Габаритные размеры - не более 110×120×70 мм.

Диапазон измерений:

- выходного аналогового сигнала - от 0 до 5 мА;

- преобразуемого входного сигнала - от 75 В до 125 В.

Количество каналов - 1.

Нормирующее значение выходного аналогового сигнала - 5 мА.

Номинальное значение напряжения преобразуемого входного сигнала - 125 В.

Диапазон сопротивления нагрузки - от 0 до 3 кОм.

Диапазон изменения частоты входного сигнала для ЭП8555/6 - от 45 Гц до 55 Гц.

Электрическая изоляция различных цепей между собой и по отношению к корпусу выдерживает в течение минуты действие испытательного напряжения переменного тока среднего квадратического значения частотой 50 Гц, величина которого указана в таблице:

Пульсация выходного аналогового сигнала на максимальной нагрузке - не более 90 мВ.

Устойчивость к воздействию внешнего однородного магнитного поля:

- с частотой переменного тока - 50 Гц;

- с магнитной индукцией - 0,5 мТл.

Кратковременные перегрузки, которые ЭП8555/6 выдерживает без повреждений:

- кратность напряжения - 1,5;

- число перегрузок - 9;

- длительность каждой перегрузки - 0,5 с;

- интервал между двумя перегрузками - 15 с.

Пределы допускаемых дополнительных приведенных погрешностей приборов преобразователи ЭП8555/6, вызванных изменением влияющих факторов от нормальных значений до любых значений в пределах рабочих условий применения, в процентах от нормирующего значения выходного аналогового сигнала:

- при изменении температуры окружающего воздуха от 20±2° С до -30° С и +50° С на каждые 10° С - ±0,4%;

- при воздействии относительной влажности 95±3% при температуре +35° С - ±0,9%;

- при искажении формы кривой входного тока (напряжения) до 20% - ±0,5%.

- при изменении напряжения питания от 220 В до 242 В и 187 В - ±0,25%;

- при влиянии внешнего однородного магнитного поля переменного тока частотой 50 Гц с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля - ±0,5%.

Пределы допускаемой основной приведенной погрешности ЭП8555/6 от нормирующего значения выходного аналогового сигнала во всем диапазоне изменений сопротивления нагрузки ИП, а также при изменении частоты входного сигнала в диапазоне от 45 Гц до 55 Гц - ±0,5%.

Время установления:

- выходного аналогового сигнала при скачкообразном изменении входного сигнала от нулевого до любого значения в пределах диапазона измерений ЭП8555/6 - не более 0,5 с;

- рабочего режима после включения напряжения питания - не более 30 мин.

Коэффициент искажения синусоидальной формы кривой:

- напряжения источника питания - не более 5%;

- тока и напряжения измеряемой цепи - не более 2%.

Потребляемая мощность ЭП8555/6:

- от измерительной цепи при номинальных значениях преобразуемых входных сигналов - не более 1 В·А;

- от цепи питания - не более 4 В·А.

Питание от источника:

- напряжением - 220±4,4 В;

- частотой - 50±0,5 Гц.

Частота переменного тока измеряемой цепи - 50±1 Гц.

Средняя наработка ЭП8555/6 на отказ с учётом технического обслуживания - не менее 50 000 ч.

Среднее время восстановления работоспособного состояния, для каждого канала - более 2 ч.

Средний срок службы - не менее 12 лет.

Время непрерывной работы - не ограничено.

Масса - не более 1 кг.

Преобразователь ЭП8555/6 состоит из следующих основных узлов:

- основания с двумя клеммными колодками;

- крышки корпуса, двух крышек клеммных колодок;

- зажимов подключения внешних цепей;

- печатной платы с расположенными на ней элементами электрической схемы;

- питающего трансформатора и входного трансформатора тока.

Условия эксплуатации:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при +35° С - до 95±3%.

Синусоидальная вибрация:

- частота - от 10 ГГц до 55 Гц;

- амплитуда смещения преобразователя ЭП8555/6 - 0,15 мм.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Магнитное и электрическое поля - практическое отсутствие магнитного и электрического полей, кроме земного.
