Описание товара

ЭП8543

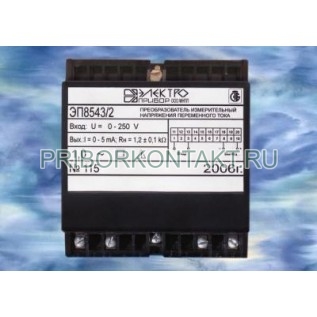

Преобразователь измерительный ЭП8543 напряжения переменного тока.
Так же этот прибор может называться: ЭП-8543, ЭП 8543, ЕП8543, ЕП-8543, ЕП 8543, ЄП8543, ЄП-8543, ЄП 8543, ep8543, ep-8543, ep 8543.
Преобразователь измерительный ЭП8543 - это устройство для линейного преобразования напряжения переменного тока в унифицированный выходной сигнал постоянного тока. Носителем информации есть среднее значение выходного сигнала. Преобразование производится по среднему значению входного сигнала. В преобразователе обеспечивается гальваническое разделение входных и выходных цепей.

Пределы основной погрешности ЭП8543 ±1%.
Диапазон измерений входного сигнала:
- ЭП8543/1 - 0В-125В;
- ЭП8543/2 - 0В-250В;
- ЭП8543/3 - 0В-400В;
- ЭП8543/4 - 0В-500В.

Диапазон измерений выходного сигнала 0мА-5мА.
Нормирующее значение выходного сигнала 5мА.
Сопротивление нагрузки 1,2кОм±0,1кОм.

Технические характеристики ЭП8543

Диапазон частот входного сигнала 45Гц-65Гц.
Время установления рабочего режима не более 5 мин.
Пульсация выходного сигнала не более 39мВ.

Значение времени установления выходного сигнала устройства ЭП8543 не более 0,5 с (при скачкообразном изменении входного сигнала от нулевого значения до любого в пределах диапазона измерений).

Для измерительного преобразователя ЭП8543 пределы допускаемых дополнительных приведенных погрешностей в процентах от нормирующего значения выходного сигнала (нормальные значения влияющих величин указанные в таблице 1):
а) ±0,5% - при изменении температуры окружающего воздуха от (20±5)°С до минус 30°С и плюс 50°С на каждые 10°С;
б) ±1,0% - при воздействии относительной влажности (95±3)% при температуре 35°С;
в) ±0,5% - при воздействии внешнего однородного магнитного поля переменного тока с частотой измеряемого сигнала с магнитной индукцией 0,5мТл при самом неблагоприятном направлении и фазе магнитного поля;
г) ±2,0% - при отклонении формы кривой напряжения входного сигнала под влиянием 2, 3, 4, 5-ой гармоники до 5% от первой гармоники.

Таблица 1. Нормальные значения влияющих на значения допускаемых погрешностей величин
Влияющий фактор
Нормальное значение
1. Температура окружающего воздуха, °С
20°С±5°С
2. Относительная влажность окружающего
воздуха, %
30%-80%
3. Атмосферное давление, кПа (мм рт.ст)
84кПа - 106,7(630-800)мм рт.ст
4. Форма кривой переменного тока или
напряжения переменного тока входного сигнала, %
Синусоидальная с коэффициентом высших гармоник не более 2%
5. Частота входного сигнала, Гц
50Гц ±1Гц
6. Сопротивление нагрузки, кОм
1,2кОм ±0,1 кОм
7. Магнитное и электрическое поля
Практическое отсутствие
магнитного и электрического
полей, кроме земного
8. Рабочее положение устройства
Любое
Преобразователь измерительный ЭП8543 не требует дополнительного источника питания, выполнен в едином корпусе, предназначенном для навесного монтажа на щитах и стойках с передним присоединением монтажных проводов.

Для разных модификаций типа ЭП8543 значения мощности, потребляемой устройством от измерительной цепи при входном сигнале, равном конечному значению диапазона измерений, не более:
- ЭП8543/1 - 2,0В·А;
- ЭП8543/2 - 3,5В·А;
- ЭП8543/3 - 5,5В·А;
- ЭП8543/4 - 6,5В·А.

ЭП8543 выдерживают без повреждений двухчасовую перегрузку входным сигналом, равным 120% конечного значения диапазона измерений. На максимальной нагрузке выходное напряжение при перегрузках не превышает 30В.
ЭП8543 устойчивы и прочны к воздействию синусоидальной вибрации в диапазоне частот от 10 до 55Гц при амплитуде смещения 0,15 мм.
Приборы выдерживают без повреждений кратковременные перегрузки входным сигналом в соответствии с таблицей 2.

Таблица 2. Характеристики кратковременных перегрузок входным сигналом
Тип устройства
Кратность напряжения
Число перегрузок
Длительность каждой перегрузки, с
Интервал между двумя перегрузками, с
ЭП8543
1,5
9
0,5
15
При перегрузках выходное напряжение не превышает 30В на максимальной нагрузке. Преобразователи данного типа выдерживают без повреждений разрыв нагрузки в течение 4 часов при входном сигнале, равном конечному значению в течение 4 часов при входном сигнале, равном конечному значению диапазона измерений. Величина напряжения на разомкнутых выходных зажимах при этом не превышает 30В.
Внешние подключения преобразователя ЭП8543 выполняются при помощи клеммной колодки ИП. Каждый зажим клеммной колодки обеспечивает подключение медных или алюминиевых проводов сечением от 1 до 6 мм2, обеспечивая при этом надежный контакт и исключая возможность самоотвинчивания. Параметры проводов внешних подключений выбирает потребитель в зависимости от конкретного проекта.
Время средней наработки на отказ с учетом технического обслуживания не менее 50000 часов. Среднее время восстановления работоспособного состояния устройства не более 2 часов. Средний срок службы устройства ЭП8543 не менее 10 лет.
Габаритные размеры устройства преобразователь измерительный ЭП8543 не более 110х120х70 мм.
Масса устройства не более 1,0 кг.
