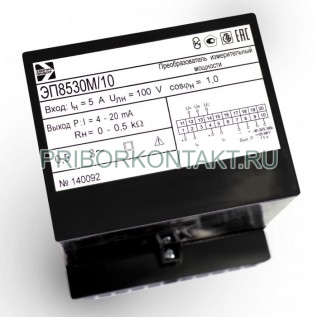

Преобразователь измерительный ЭП8530/4

ЭП8530/4

Преобразователь измерительный ЭП8530/4

Также этот прибор может называться: ЭП 8530/4, ЭП-8530/4, ЕП8530/4, ЄП8530/4, ep8530/4, ep 8530/4, ep-8530/4.

ЭП8530/4 преобразователь измерительный предназначен для линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока.

Преобразователи ЭП8530/4 используются для контроля активной и реактивной мощности электрических систем и установок для комплексной автоматизации объектов электроэнергетики, АСУ ТП энергоемких объектов различных отраслей промышленности.

Технические характеристики ЭП8530/4:

Габаритные размеры - 110×120×125 мм.

Диапазон измерения входного сигнала:

- напряжения - от 0 до 720 В;

- тока - от 0 до 0,5 А.

Диапазон угла измерения входного сигнала cos φ (sin φ) - от 0 до -1; от -1 до 0.

Диапазон изменения тока выходного сигнала ЭП8530/4 - от 0 до +5 мА.

Сопротивление нагрузки - от 0 до 3 кОм.

Пульсация - не более 90 мВ.

Время установления выходного сигнала - 0,5 с.

Предел допускаемой основной приведенной погрешности (при cos φ=1) - ±0,5%.

Пределы допускаемой дополнительной погрешности преобразователя ЭП8530/4:

- при изменении температуры окружающего воздуха от 20±5° С до граничных значений диапазона на каждые 10° С - ±0,4%;

- при работе в условиях относительной влажности до 95±3% при 40±2° С - ±0,9%;

- при изменении напряжения питания - ±0,25%;

- при влиянии однородного внешнего магнитного поля переменного тока с магнитной индукцией 0,5 мТл - ±0,5%;

- при искажении кривой входного тока (напряжения) до 30% - ±0,5%;

- при изменении коэффициента мощности от номинального значения - ±0,5%.

Питание ЭП8530/4 от сети:

- напряжением - 220 В;

- частотой - 50 Гц.

Средний срок службы - 12 лет.

Масса - не более 2 кг.

По способу преобразования преобразователь ЭП8530/4 относится к преобразователям, построенным на основе широко-импульсной и амплитудно-импульсной модуляции. Преобразователь измерительный активной мощности выполнен по двухэлементной схеме (схеме Арона), реактивной мощности - по схеме с измерением двух токов и с двумя перемножителями.

Выходной сигнал прямо пропорционален среднеквадратическому (действующему) значению входного сигнала. Информацию несет среднее значение выходного сигнала. В зависимости от величины выходных сигналов и вида источника питания ИП имеет 8 конструктивных исполнений.

Условия эксплуатации ЭП8530/4:

Температура окружающего воздуха - от -30° С до +60° С.

Относительная влажность при +35° С - до 95%.
