Преобразователь измерительный ЭП8554

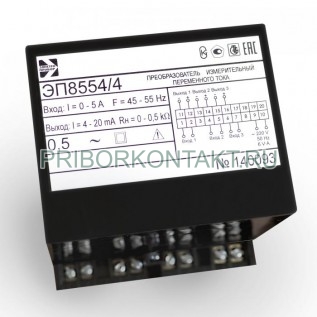

Преобразователь ЭП8554

Также этот прибор может называться: ЭП 8554, ЭП-8554, ЕП8554, ЄП8554, ep8554, ep 8554, ep-8554.

ЭП8554 преобразователь измерительный предназначен для линейного преобразования переменного тока в унифицированный выходной сигнал постоянного тока.

Сфера применения: электрические системы и установки, комплексная автоматизация объектов электро-энергетики, АСУ ТП энергоемких объектов различных отраслей промышленности.

Преобразователи ЭП8554 представлены следующими модификациями: ЭП8554/1, ЭП8554/2, ЭП8554/3, ЭП8554/4, ЭП8554/5, ЭП8554/6.

Технические характеристики ЭП8554:

Габаритные размеры - 120×110×125 мм.

Частота преобразуемого сигнала - от 45 Гц до 55 Гц.

Основная приведенная погрешность от нормирующего значения выходного аналогового сигнала - ±0,5%.

Диапазоны измерений преобразуемого входного сигнала - от 0 до 0,5 А; от 0 до 1 А; от 0 до 2,5 А; от 0 до 5 А.

Характеристики выходных сигналов и сопротивления нагрузки приведены в таблице:

Пульсация выходного аналогового сигнала на максимальной нагрузке для преобразователя ЭП8554 с диапазоном изменений выходного аналогового сигнала:

- от 0 до 5 мА - не более 90 мВ;

- от 4 до 20 мА - не более 60 мВ.

Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих величин от нормальных значений, в процентах от нормирующего значения выходного сигнала:

- при изменении температуры окружающего воздуха от +20±2° С до -30° С и +50° С на каждые 10° С - ±0,4%;

- при воздействии относительной влажности 95±3% при температуре +35° С - ±0,9%;

- при изменении напряжения питания от 220 В до 242 В и 187 В - ±0,25%;

- при влиянии внешнего однородного магнитного поля переменного тока частотой 50 Гц с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля - ±0,5%;

- при искажении формы кривой входного тока (напряжения) до 20% - ±0,5%.

Напряжение выходного аналогового сигнала при перегрузках на максимальной нагрузке - не более 30 В.

Время установления:

- выходного аналогового сигнала при скачкообразном изменении входного сигнала от нулевого до любого значения в пределах диапазона измерений - не более 0,5 с;

- рабочего режима после включения напряжения питания - не более 30 мин.

Сечение контактов подключаемых к клеммой колодке ЭП8554 - от 1 мм² до 6 мм².

Степень защиты - IР5Х.

Потребляемая мощность - не более 6 В·А.

Средняя наработка на отказ с учётом технического обслуживания - не менее 50 000 ч.

Среднее время восстановления работоспособного состояния для каждого канала - не более 2 ч.

Средний срок службы - не менее 12 лет.

Питание от сети переменного тока:

- напряжением - от 187 В до 242 В;

- частотой - 50±0,5 Гц.

Масса - не более 1,5 кг.

Преобразователь состоит из следующих основных узлов:

- основания с двумя клеммными колодками;

- крышки корпуса, двух крышек клеммных колодок;

- зажимов подключения внешних цепей;

- печатной платы с расположенными на ней элементами электрической схемы;

- питающего трансформатора и входного трансформатора тока.

Модификации ЭП8554/1, ЭП8554/2 предназначены для преобразования одного из диапазонов тока.

Модификации ЭП8554/3, ЭП8554/4 представляют собой три канала преобразования в одном корпусе - трехканальный ИП.

Модификации ЭП8554/5, ЭП8554/6 предназначены для преобразования одним ИП любого из четырех входных сигналов тока (многопредельный ИП).

Условия эксплуатации:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при +35° С - до 95%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Синусоидальная вибрация:

- частота - от 10 ГГц до 55 Гц;

- амплитуда смещения преобразователя ЭП8554 - 0,15 мм.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Магнитное и электрическое поля - практическое отсутствие магнитного и электрического полей, кроме земного. Преобразователи не предназначены для установки и эксплуатации во взрывоопасных и пожароопасных зонах.
