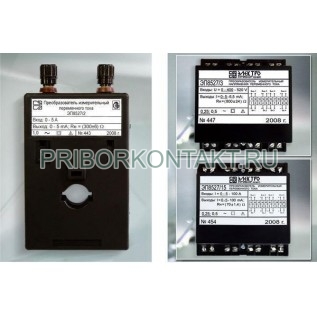

Преобразователь измерительный ЭП8527 переменного тока и напряжения переменного тока.
Так же этот прибор может называться: ЭП-8527, ЭП 8527, ЕП8527, ЕП-8527, ЕП 8527, ЄП8527, ЄП-8527, ЄП 8527, ep8527, ep-8527, ep 8527.
Преобразователь измерительный ЭП8527 имеет 12 модификаций в зависимости от вида и величины преобразуемого сигнала.
Преобразователь измерительный ЭП8527/1, 2, 12, 16, 17 - это устройство для линейного преобразования переменного тока рабочих режимов в унифицированный выходной сигнал переменного тока.
Преобразователь измерительный ЭП8527/4-11 - это устройство для линейного преобразования переменного тока режимов перегрузки в унифицированный выходной сигнал переменного тока.
Преобразователь измерительный ЭП8527/14, 15, 18, 19 - устройство для линейного преобразования переменного тока рабочих режимов и режимов перегрузки в унифицированный выходной сигнал переменного тока.
Преобразователь измерительный ЭП8527/3, 13 - устройство для линейного преобразования напряжения переменного тока рабочих режимов и режимов перегрузки в унифицированный выходной сигнал переменного тока.
Устройства ЭП8527/1, 2, 4-12 являются одноканальными изделиями. Количество каналов в преобразователей типов 3, 13-19 от одного до четырех (по заказу).
Технические характеристики ЭП8527

Особенность приборов типов ЭП8527 1, 2, 4-12 заключается в том, что они являются одноканальными. Преобразователи типов 3, 13-19 имеют от одного до четырех каналов (по заказу).
Преобразователи измерительные часто применяют в системе информационно-измерительного комплекса для передачи информации на вход быстродействующего цифрового осциллографа (для регистрации и анализа аварийных режимов), не требуют дополнительного источника питания.
В устройствах есть функция гальванического разделения между входными и выходными цепями в каждом канале, а также между цепями любого канала и цепями остальных каналов.

Диапазон измерений входного сигнала: 0-5А, 0-400В.
Диапазон измерений выходного сигнала: 0-5; 0-5-6,5; 0-5-100мА.

Классы точности в рабочем режиме диапазона измерений входного сигнала (в режиме перегрузки диапазона измерений входного сигнала) для разных модификаций преобразователя ЭП8527:
- типы 1, 2, 12, 16, 17 - 1,0;
- типы 3, 13 - 0,25 (0,5);
- типы 4-11 - (2,0);
- типы 14, 15 - 0,25 (0,5);
- типы 18, 19 - 1,0 (2,0).
Диапазон частот входного и выходного сигналов устройства от 45 до 55Гц.

Для преобразователей измерительных пределы допускаемой основной приведенной погрешности в процентах от нормирующего значения входного сигнала указаны в таблице 1.

Таблица 1. Пределы допускаемой основной приведенной погрешности.

Модификация преобразователя
ЭП8527
Пределы допускаемой основной приведенной погрешности, %
В рабочем режиме диапазона измерений входного сигнала
В режиме перегрузки диапазона измерений входного сигнала
1, 2, 12, 16, 17
±1,0%
-
3, 13
±0,25%
±0,5%
4-11
-
±2,0%
14, 15
±0,25%
±0,5%
18, 19
±1,0%
±2,0%
В таблице 2 в зависимости от модификации преобразователя поданы характеристики входного и выходного сигналов, сопротивление нагрузки.

Таблица 2-1. Характеристики входного и выходного сигналов, сопротивление нагрузки.
Модификация прибора
Диапазон измерений входного сигнала
Номинальное
значение входного сигнала
Сопротивление нагрузки, Ом
врабочем режиме
врежиме
перегрузки
ЭП8527/1
0-1А
-
1А
(300±6)Ом
ЭП8527/2
0-5А
-
5А
(300±6)Ом
ЭП8527/3
0-400В
400-520В
400В
(800±24)Ом
ЭП8527/4
-
0-20А
1А
(300±6)Ом
ЭП8527/5
-
0-40А
1А
(300±6)Ом
ЭП8527/6
-
0-50А
1А
(300±6)Ом
ЭП8527/7
-
0-100А
5А
(300±6)Ом
ЭП8527/8
-
0-125А
5А
(300±6)Ом
ЭП8527/9
-
0-200А
5А
(300±6)Ом
ЭП8527/10
-
0-250А
5А
(300±6)Ом
ЭП8527/11
-
0-300А
5А
(300±6)Ом
ЭП8527/12
0-10А
-
10А
(300±6)Ом
ЭП8527/13
0-100В
100-130В
100В
(800±24)Ом
или
(300±6)Ом *
ЭП8527/14
0-1А
1-20А
1А
(70±1,4)Ом
ЭП8527/15
0-5А
5-10А
5А
(70±1,4)Ом
ЭП8527/16
0-1А
-
1А
(300±6)Ом
ЭП8527/17
0-5А
-
5А
(300±6)Ом
ЭП8527/18
0-1А
1-20А
1А
(300±6)Ом
ЭП8527/19
0-5А
5-100А
5А
(300±6)Ом
* Значение сопротивления нагрузки по заказу.
Таблица 2-2. Характеристики входного и выходного сигналов, сопротивление нагрузки.
Модификация прибора
Нормирующее значение входного сигнала
Диапазон изменений выходного сигнала, мА
в рабочем режиме
врежиме перегрузки
в рабочем режиме
врежиме перегрузки
ЭП8527/1
1А
-
0-5,0мА
-
ЭП8527/2
5А
-
0-5,0мА
-
ЭП8527/3
400В
520В
0-5,0мА
5,0-6,5мА
ЭП8527/4
-
20А
-
0-5,0мА
ЭП8527/5
-
40А
-
0-5,0мА
ЭП8527/6
-
50А
-
0-5,0мА
ЭП8527/7
-
100А
-
0-5,0мА
ЭП8527/8
-
125А
-
0-5,0мА
ЭП8527/9
-
200А
-
0-5,0мА
ЭП8527/10
-
250А
-
0-5,0мА
ЭП8527/11
-
300А
-
0-5,0мА
ЭП8527/12
10А
-
0-5,0мА
-
ЭП8527/13
100В
130В
0-5,0мА
5,0-6,5мА
ЭП8527/14
1А
20А
0-5,0мА
5,0-100мА
ЭП8527/15
5А
100А
0-5,0мА
5,0-100мА
ЭП8527/16
1А
-
0-5,0мА
-
ЭП8527/17
5А
-
0-5,0мА
-
ЭП8527/18
1А
20А
0-5,0мА
5,0-100мА
ЭП8527/19
5А
100А
0-5,0мА
5,0-100мА
* Значение сопротивления нагрузки по заказу.
Значение входного сопротивления преобразователя ЭП8527 при входном сигнале, равном конечному значению диапазона измерений рабочего режима, составляет:
- для типа 3 - не менее 55кОм;
- для типа 13 - не менее 9кОм;
- для типов 14, 16-18 - не более 0,2Ом;
- для типов 15, 19 - не более 0,01Ом.

Что касается типов 1, 2, 4-12, из-за отсутствия входных цепей, монтаж которых выполняется у потребителяи зависит от сечения кабеля, пропускаемого сквозь отверстие прибора в качестве первичной обмотки, входное сопротивление этих преобразователей не нормируется.
Время установления рабочего режима приборов не более 5 мин.
Время непрерывной работы преобразователей типов 1, 2, 4-12, 14-19 не ограничено при номинальных значениях входного сигнала, указанных в таблице 2, что касается типов 3, 13, время непрерывной работы не ограничено при максимальных значениях входного сигнала перегрузочных режимов, указанных в таблице. Время непрерывной работы преобразователей типов 4-11, 14, 15, 18, 19 при максимальных
