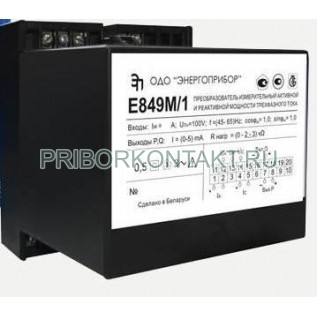

Преобразователь измерительный Е849/9-М1

Преобразователь измерительный активной и реактивной мощности трехфазного тока Е849/9-М1 (Е 849/9-М1, Е-849/9-М1, Э849/9-М1, Э 849/9-М1, Э-849/9-М1, Є849/9-М1, Є 849/9-М1, Є-849/9-М1, e849/9-m1, e 849/9-m1, e-849/9-m1)
Предназначен для линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока.
Диапазон измерений преобразуемых входных сигналов:
Ток 0-1А; 0-0,5А 0-5А; 0-2,5А
Напряжение 80В-120В
Коэффициент мощности 0-плюс 1-0-минус 1-0
Диапазон изменения выходного сигнала: минус 5мА-0-плюс 5мА
Параметры питания: от измерительной цепи
Класс точности: 1,0

Преобразователи измерительные Е849/9-М1 предназначены для линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока. Применяются: для контроля параметров электрических сетей и установок, АСУ ТП энергоемких объектов.

Класс точности:
Е-849/9-М1	1,0
Время установления выходного сигнала,c	0,5
Потребляемая мощность, BA:
- от источника питания .......................................................................... 6
- для каждой последовательной цепи ................................................ 0,2
- для параллельных цепей Е849/9-М1
от фазы А	.................. 3,5
от фазы В	.................. 0,2
от фазы С	.................. 3,5
Условия эксплуатации :
Рабочий диапазон температур, °С	- 30 до + 60
Относительная влажность, %	95±3 при 35°С
Средний срок службы 12 лет.
Габаритные размеры, мм	110 х 125 х 145
Масса, кг	1, 2

Основные технические данные преобразователей приведены в таблице
