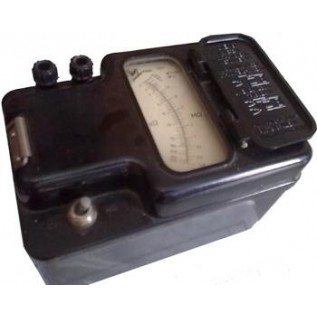

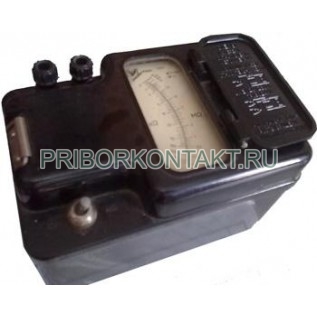

Мегаомметр М1101 (М 1101; М-1101; m1101; m 1101; m-1101)

Мегаомметр М1101 - прибор, используемый для измерения сопротивления изоляции электрической техники.

Класс точности - 1,0.

Номинальное напряжение - 100В, 500В, 1000В.

Пределы измерений - 0,01МОм - 2,0МОм; 0,05МОм - 100МОм, 0,2МОм - 220МОм.

Габариты - 200?155?140мм.

Масса - 3,5кг.

Мегаомметры М1101 используются для измерения сопротивления изоляции проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов, не находящихся под напряжением.

Мегомметр М1101 состоит из генератора с приводным механизмом и логометрического устройства.

Генератор мегаомметра М1101 является источником постоянного тока и состоит из магнитопровода статора с пластинчатыми полюсами и ротора, представляющего собой восьмиполюсный постоянный магнит. Ротор расположен в статоре и приводится во вращение зубчатой передачей, соединенной с ручкой.

Логометрическое устройство М1101 состоит из неподвижной части (постоянный магнит, магнитопроводы, полюсные наконечники) и подвижной (рабочая и противодействующая рамки). Рабочая и противодействующая рамки жестко скреплены под углом 90°.

При полном обороте вращающегося ротора прибора М1101 направление магнитного потока, пересекающего обмотку статора, изменяется на обратное восемь раз. При этом вследствие изменения полярности магнита ротора индуктируется в обмотке статора переменное напряжение, выпрямляемое коллектором 4.

Постоянство напряжения на зажимах М1101 поддерживается центробежным регулятором с грузами. При повышенной скорости вращения ручки прибора грузы под действием центробежных сил расходятся и, выдвигая ротор из статора, уменьшают магнитное сцепление обмотки и индуктируемое в ней напряжение.

Токи, протекая по обеим катушкам и взаимодействуя с магнитным полем, создают вращающие моменты, направленные в противоположные стороны. Угол поворота подвижной части зависит от отношений токов в катушках и не зависит от приложенного напряжения.

При измерении сопротивления цепи мегаомметра М1101, присоединенной к зажимам прибора, его подвижная часть поворачивается на определенный угол, а закрепленная на ее оси стрелка указывает величину сопротивления на шкале прибора, отградуированной в килооммах и мегоммах.

Прибор работает в таком режиме - прерывистый, измерение - 1 минута, пауза - 2 минуты. Скорость вращения рукоятки прибора М1101 - 120об/мин - 144об/мин. Время установления показаний - не более 4с.

Мегаомметры М1101 используют питание от встроенного механического генератора.

- температура окружающей среды - от -30?С до +40?С;

- относительная влажность - до 90% при температуре +30°С.
