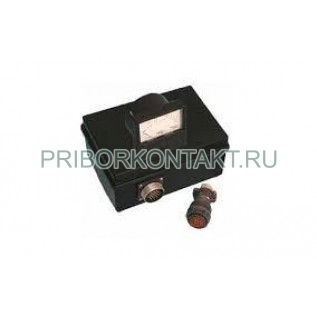

Фото Омметр Ф4106
Фото Омметр Ф4106 фото 2
Артикул: Ф4106

Описание товара:


Модель: f4106
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
Ф4106
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Прибор контроля изоляции Ф4106

Прибор контроля изоляции Ф4106 (Ф-4106, Ф 4106, Ф41-06, Ф41 06) предназначен для измерения сопротивления изоляции и сигнализации при его снижении ниже установленного уровня (уставки) в сетях переменного тока, находящихся под напряжением 220 В или 380 В. Прибор рассчитан на применение в электроустановках с изолированной нейтралью - как стационарных, так и передвижных, где требуется непрерывный контроль состояния изоляции без снятия напряжения.

Назначение и область применения

  • Измерение сопротивления изоляции в сетях переменного тока под напряжением 220 В или 380 В.
  • Сигнализация (релейное срабатывание) при снижении сопротивления изоляции ниже выбранной уставки.
  • Эксплуатация в электроустановках с изолированной нейтралью: стационарных и передвижных.
  • Поддерживаемые частоты сети: 50 Гц, 60 Гц или 400 Гц.

Состав и функции

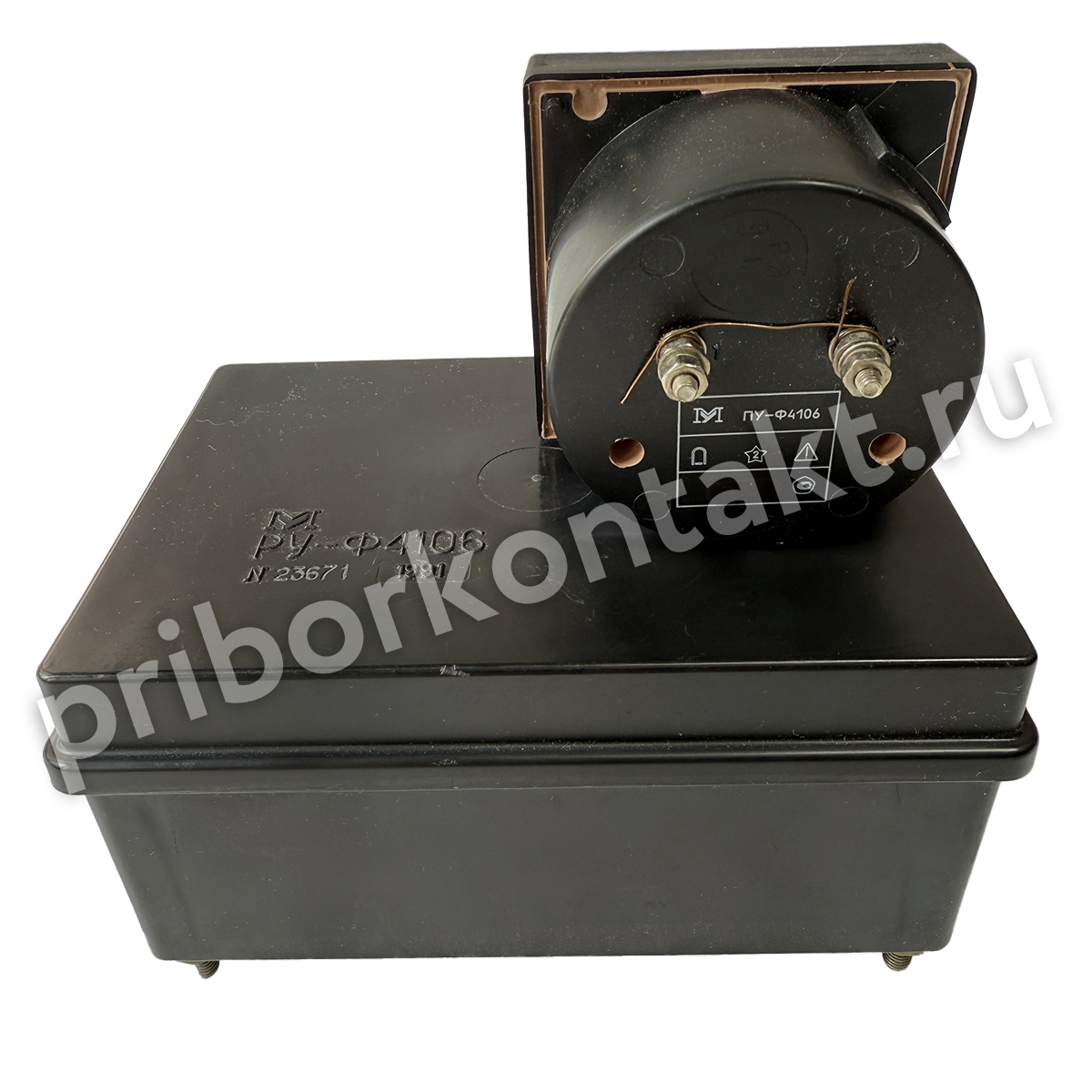

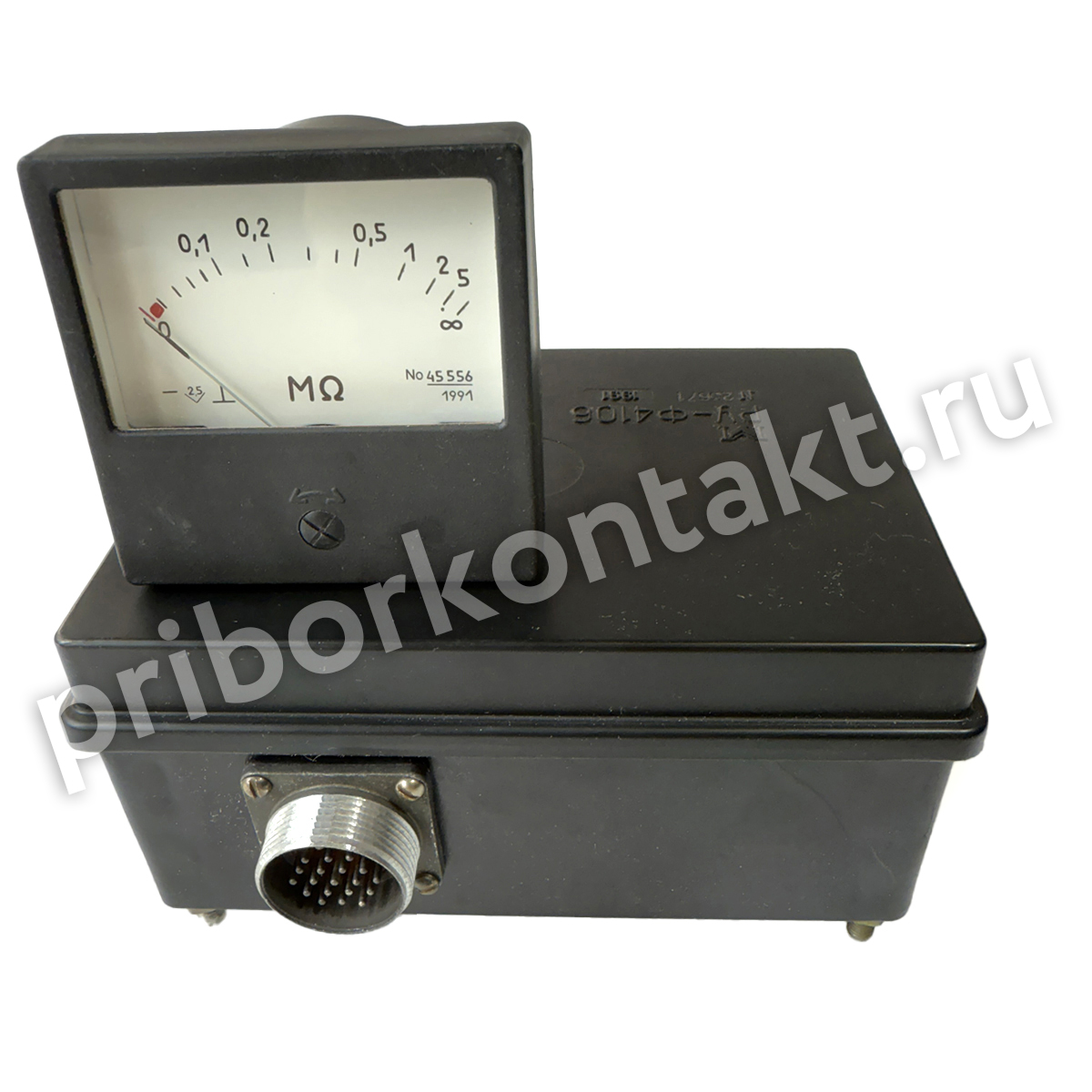

Приборы Ф4106 выполнены в виде двух функциональных блоков:

  • Показывающее устройство ПУ-Ф4106 - отображение измеряемого сопротивления изоляции.
  • Релейное устройство РУ-Ф4106 - сравнение с уставкой и выдача сигнала (контакты реле).

Релейный блок обеспечивает переключаемые уставки сопротивления и коммутацию внешних цепей двумя переключающими контактами.

Технические характеристики Ф4106

Параметр Значение
Контролируемая сеть переменный ток, изолированная нейтраль
Напряжение контролируемой сети 220 В или 380 В
Частота сети 50 Гц, 60 Гц или 400 Гц
Диапазон измерений сопротивления изоляции от 0,02 МОм до 5 МОм
Класс точности ПУ-Ф4106 2,5
Переключаемые уставки сопротивления Ру 12 кОм, 20 кОм, 60 кОм или 30 кОм, 50 кОм, 500 кОм
Предел допускаемой основной погрешности РУ-Ф4106 ±10% от сопротивления уставки
Входное сопротивление не менее 250 кОм
Оперативный ток (через измеряемое сопротивление РУ) не более 0,6 мА
Потребляемая мощность не более 15 В·А
Время отпускания РУ не более 0,1 с
Напряжение сети питания от 154 В до 222 В
Сопротивление изоляции, при котором происходит срабатывание РУ от 0,6(2Ру+30 кОм) до 1,4(2Ру+30 кОм)
Длина шкалы ПУ-Ф4106 не менее 50 мм
Время задержки срабатывания РУ после подачи питания (C сети ≤10 мкФ, Rсраб ≥ 2Ру+30 кОм) не более 20 с
Время установления рабочего режима 15 мин
Режим работы непрерывный, продолжительность не ограничена

Коммутационные возможности контактов РУ-Ф4106

Диапазон коммутации Род тока Вид нагрузки
тока напряжения
от 0,1 А до 2 А от 6 В до 30 В постоянный активная, t≤15 мс
от 0,05 А до 1 А от 6 В до 30 В
от 0,1 А до 0,3 А от 6 В до 250 В активная, cosφ≥0.3
от 0,1 А до 0,25 А от 6 В до 115 В переменный от 50 Гц до 1100 Гц

Конструкция и эксплуатация

Ф4106 предназначен для работы в режиме постоянного мониторинга. После подачи питания прибор выходит на рабочий режим за 15 минут, при этом релейный блок может иметь задержку срабатывания до 20 секунд (при емкости сети не более 10 мкФ и сопротивлении срабатывания не менее 2Ру+30 кОм). Порог срабатывания задается выбором одной из переключаемых уставок Ру, а релейные контакты РУ-Ф4106 позволяют подключать внешнюю сигнализацию или цепи управления в пределах нормируемых режимов коммутации.

Габариты и масса

Блок Габаритные размеры, мм Масса, кг
ПУ-Ф4106 80×80×100 не более 0,2
РУ-Ф4106 175×98×143 не более 1,3

Условия эксплуатации

  • Температура окружающего воздуха: от -60°С до +60°С.
  • Относительная влажность при +35°С: до 98%.
  • Атмосферное давление: до 60 кПа.
  • Допустимое ускорение: до 10 м/с2.
  • Частота вибрации: от 10 Гц до 70 Гц.

Преимущества

  • Контроль изоляции в сети под напряжением 220/380 В без отключения потребителей.
  • Два функциональных блока - удобное разделение индикации (ПУ) и сигнализации (РУ).
  • Переключаемые уставки Ру для адаптации под требования объекта.
  • Нормируемые контакты реле - возможность прямого включения в схемы сигнализации и управления.
  • Широкие климатические и механические допуски для тяжелых условий эксплуатации.
