Омметр Ф4101

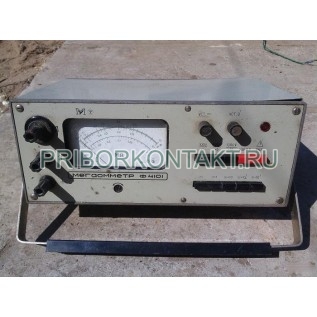

Ф4101 мегаомметр

Мегаомметр Ф4101 предназначен для измерения сопротивления изоляции устройств и кабельных линий, не находящихся под напряжением. Прибор формирует испытательное постоянное напряжение и позволяет оперативно оценивать состояние изоляции при наладке, ремонте, приемо-сдаточных испытаниях и регламентных проверках.

Также встречаются обозначения: Ф 4101, Ф-4101.

Назначение и области применения

• контроль сопротивления изоляции электроустановок, аппаратуры, электромашин и силовых цепей при снятом напряжении;
• проверка кабелей, жгутов, обмоток и монтажных линий в цеховых и лабораторных условиях;
• диагностика деградации изоляции при профилактических измерениях.

Функции и особенности

• измерение в диапазоне до 20000 МОм;
• выбор номинального рабочего напряжения на разомкнутых зажимах - 100 В, 500 В или 1000 В;
• переключаемые диапазоны измерений с коэффициентами умножения, удобные для работы в широком диапазоне сопротивлений;
• время установления показаний - не более 4 с;
• многорядная неравномерная шкала для прямого считывания в соответствующих поддиапазонах;
• варианты питания: от сети переменного тока, от внешнего источника постоянного тока или от батареи сухих элементов.

Технические характеристики

Диапазоны измерений по положениям переключателей

Диапазоны сопротивлений задаются положением переключателя диапазонов и выбранным рабочим напряжением (100 В, 500 В, 1000 В). Соответствие поддиапазонов приведено ниже.

Эксплуатационные условия

• температура окружающего воздуха - от -30 до +40°C;
• относительная влажность - до 90% при 30°C.

При питании от батареи сухих элементов условия эксплуатации дополнительно определяются допустимыми параметрами применяемых элементов, но не должны выходить за пределы указанных значений.

Преимущества применения

• широкий диапазон измерений до 20000 МОм при выборе нескольких рабочих напряжений;
• универсальные варианты питания - сеть переменного тока, 12 В постоянного тока или автономная батарея;
• быстрое получение результата за счет времени установления показаний не более 4 с.
