Омметр Е6-13А

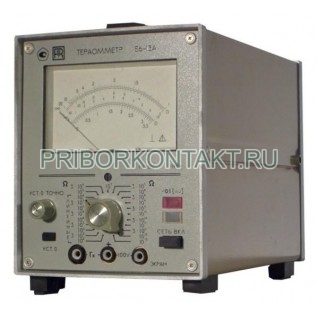

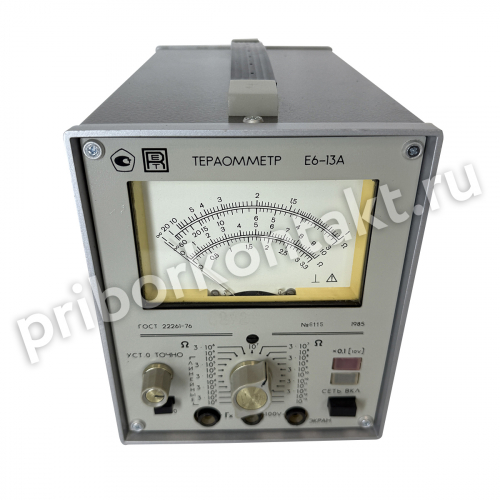

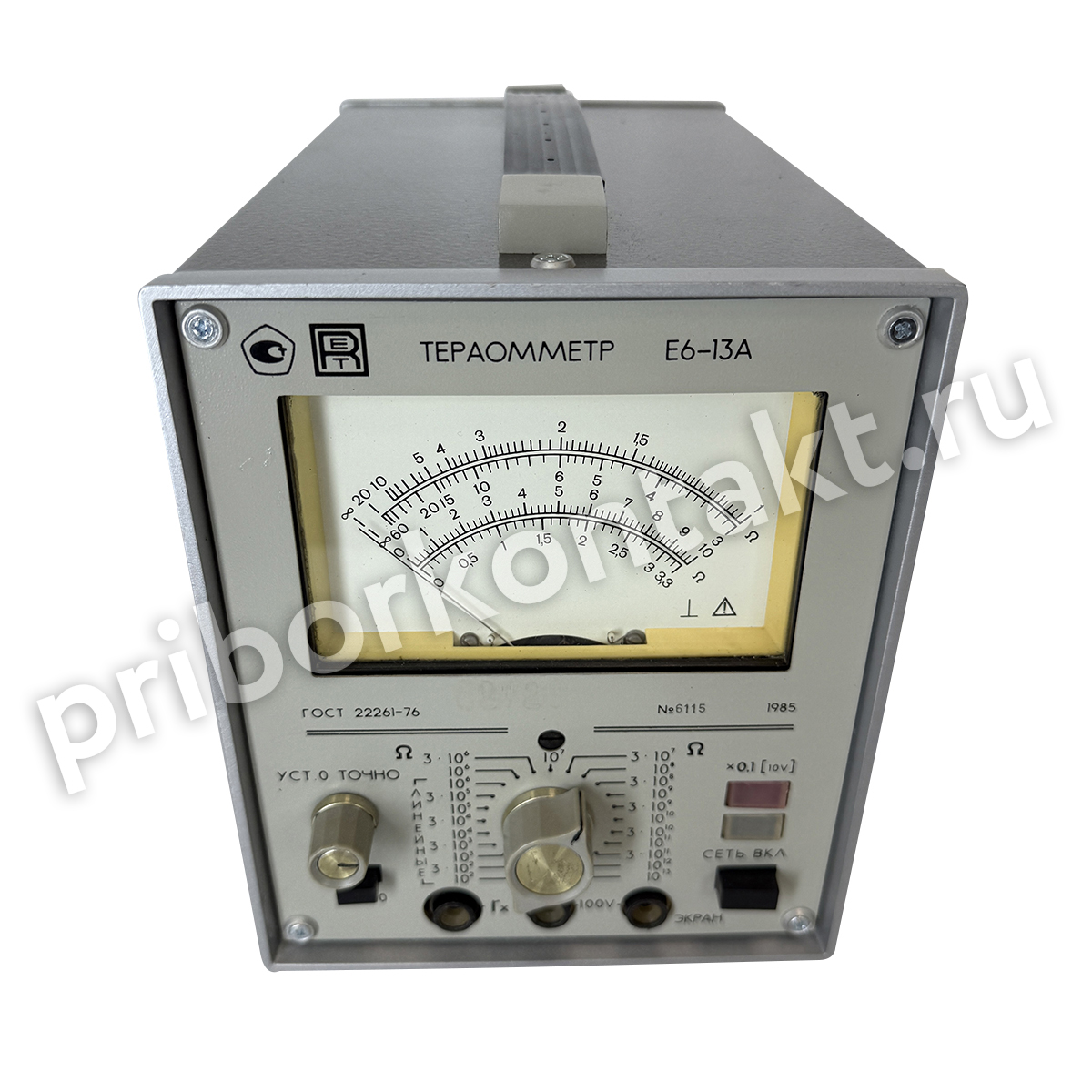

Тераомметр Е6-13А (Е613А, Е6 13А, e6-13a, e613a, e6 13a, Є6-13А, Э6-13А, Э6 13А, Э613А)

Тераомметр Е6-13А – прибор для измерения сопротивления постоянному току в сверхвысоком диапазоне и контроля токов утечки. Используется в лабораторных и производственных условиях, а также в составе стендов при автоматизации изготовления и контроля постоянных сопротивлений.

Назначение и применение

• измерение сопротивления постоянному току в диапазоне от 10 до 10¹⁴ Ом
• ориентировочное определение силы постоянного тока с ненормированной погрешностью
• контроль изоляции, материалов и узлов с большими сопротивлениями и малыми токами утечки
• применение в лабораториях, ОТК, на участках производства и в измерительных камерах

Функции и особенности

• измерение по линейной шкале с нормированной основной погрешностью
• выход преобразователя для внешней регистрации/сопряжения
• устойчивость показаний к влиянию переменного магнитного поля промышленной частоты
• работа от сети 220 В с заданными допусками по напряжению, частоте и гармоникам

Технические характеристики

Состав и комплектность

• лампа ЭМ-6
• лампа СМН10-55-2
• вставка плавкая
• щуп
• зажим
• провод - 4 шт
• контакт
• измерительная камера

Конструкция и эксплуатация

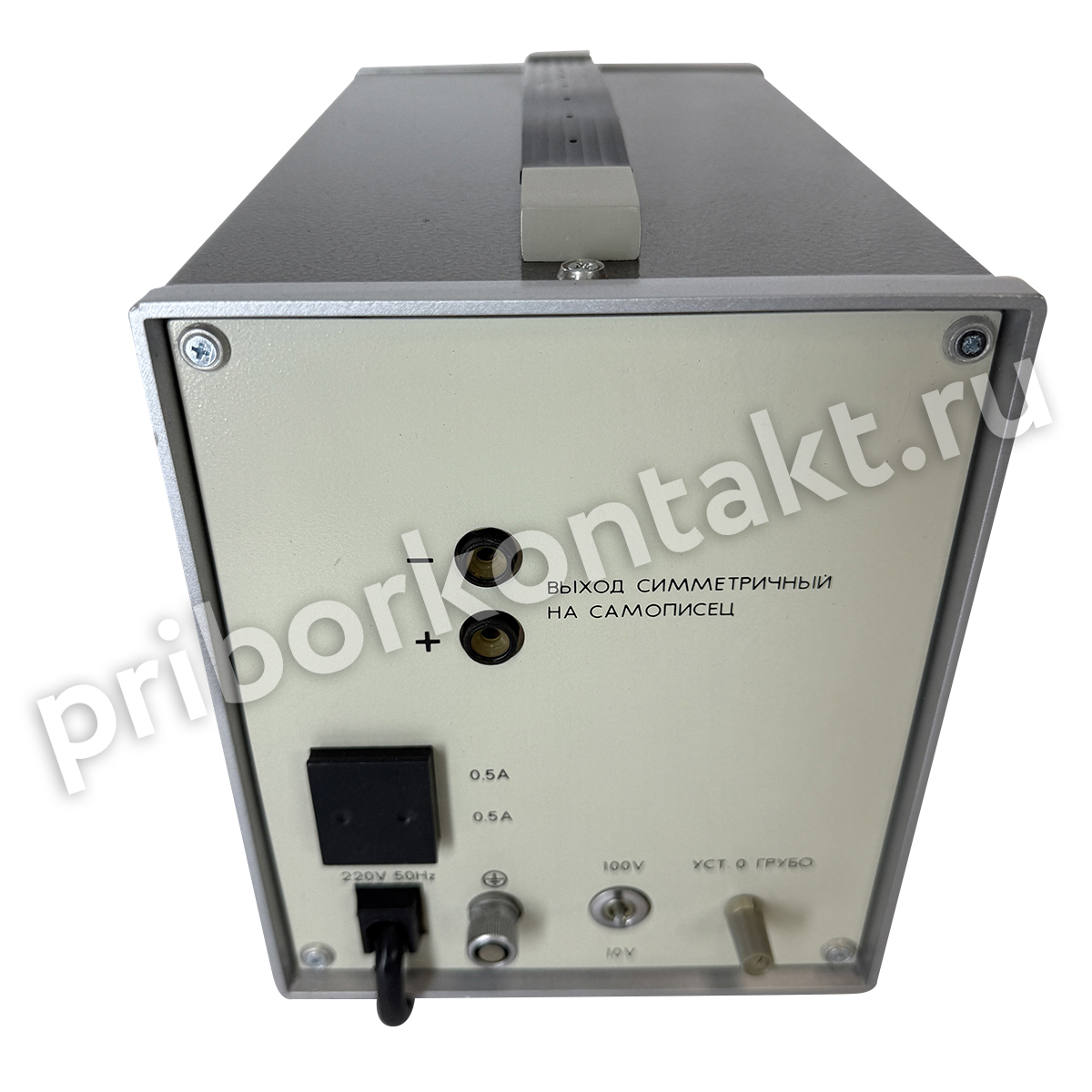

Е6-13А рассчитан на работу в режимах измерения сверхвысоких сопротивлений и контроля токов утечки. Для подключения к внешним устройствам предусмотрен выход преобразователя с уровнем 100±2,5 мВ при полном отклонении указателя и выходным сопротивлением 1000+50 Ом. Электрическая изоляция цепи питания выдерживает испытание 1,5 кВ частотой 50 Гц, а сопротивление изоляции относительно корпуса в нормальных условиях составляет не менее 20 МОм. Питание осуществляется от сети 220±22 В, 50±0,5 Гц при содержании гармоник до 5%.

Преимущества

• измерение сопротивлений до 10¹⁴ Ом - подходит для контроля изоляции и токов утечки
• нормированная основная погрешность ±2,5% на линейной шкале
• выход преобразователя для регистрации и включения в измерительные стенды
• устойчивость показаний к магнитным помехам 50 Гц
• компактные габариты 154х209х295 мм при массе 5 кг
