Мера-имитатор Р40116

Мера-имитатор Р40116 (Р-40116, Р 40116, 40116, 40116, p-40116)

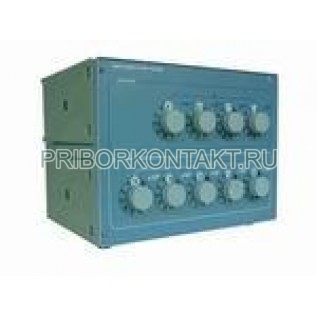

Мера-имитатор Р40116 - магазин высокоомных сопротивлений для воспроизведения электрического сопротивления постоянному току в широком диапазоне номиналов. Прибор применяется при измерительных и поверочных работах, когда требуется оперативно задавать сопротивления декадным переключением с контролируемой погрешностью и стабильностью.

Назначение и применение

• воспроизведение сопротивления постоянному току 10⁴ - 10⁹ Ом при двухзажимном включении
• воспроизведение сопротивления 1,05·10⁹ - 1,00·10¹² Ом при трехзажимном включении
• поверка и калибровка измерителей сопротивления, мостов постоянного тока, высокоомных омметров и установок контроля утечки
• задача эталонных номиналов в лабораторных стендах и цеховой метрологии при подборе режимов и проверке измерительных каналов

Функции и особенности

• декадная структура - 9 декад для удобной установки номинала
• два режима подключения - двухзажимный для 10⁴-10⁹ Ом и трехзажимный (с экраном) для высокоомного диапазона до 10¹² Ом
• контролируемые уровни напряжений по диапазонам - заданные номинальные и максимальные значения
• высокая изоляция постоянному току - не менее 1·10¹³ Ом относительно корпуса и относительно экрана
• ресурс переключателей - не менее 100000 переключений для каждого контакта
• краткое время установления рабочего режима - не более 4 с при максимальном напряжении

Технические характеристики

Номиналы ступеней

• двухзажимное включение (10⁴-10⁹ Ом) - ступени 10⁴, 10⁵, 10⁶, 10⁷, 10⁸ Ом
• трехзажимное включение (1,05·10⁹-1,00·10¹² Ом) - ступени 10⁸, 10⁹, 10¹⁰, 10¹¹ Ом

Номинальные и максимальные напряжения

Погрешность и нестабильность по диапазонам

Условия применения

• группа 2 по ГОСТ 22261
• температура окружающего воздуха 10 - 35 °С
• относительная влажность 80% при 25 °С
• атмосферное давление 84 - 106,7 кПа (630 - 800 мм рт.ст.)
• климатическое исполнение по ГОСТ 15150 - УХЛ 4.1

Изоляция и электрическая прочность

• электрическое сопротивление изоляции постоянному току между корпусом и каждым из разъемов "X1" и "X2" - не менее 1·10¹³ Ом
• электрическое сопротивление изоляции относительно экрана (разъем "E") - не менее 1·10¹³ Ом
• изоляция между корпусом и изолированной цепью (а также между корпусом и экраном) выдерживает 1 минуту испытательного напряжения переменного тока частотой 50±1 Гц

Надежность и ресурс

• средняя наработка на отказ - 6000 ч
• установленная безотказная наработка - 600 ч
• среднее время восстановления - не более 1 ч
• полный средний срок службы - не менее 10 лет
• установленный срок службы - 3 года

Конструкция и эксплуатация

• переключение номиналов выполняется декадными переключателями, допускающими не менее 100000 циклов
• для высокоомных измерений рекомендуется трехзажимное включение с использованием экрана (разъем "E") для снижения влияния токов утечки
• соблюдайте ограничения по U_nom и U_max в зависимости от установленного диапазона сопротивления

Габариты и масса

Содержание материалов

Преимущества

• перекрытие 9 декад - от 10⁴ до 10¹² Ом с учетом режимов подключения
• понятная метрология по диапазонам - заданные δ и годовая нестабильность δ_Н
• высокая изоляция 1·10¹³ Ом - критично для измерений в области 10⁹-10¹² Ом
• надежная коммутация и быстрый выход на режим - удобно для поверочных операций
