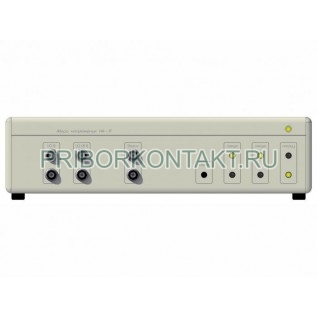

Транспортируемая мера отношения напряжений Н4-9

Также это изделие может называться: Н4 9, Н49, Нч-9, n4-9, n4 9, n49, h4-9, h4 9, h49.

Н4-9 мера отношения напряжений транспортируемая предназначена для воспроизведения напряжения постоянного тока и передачи размера единицы электрического напряжения постоянного тока от вышестоящих ступеней поверочной схемы к нижестоящим.

Меры Н4-9 применяются в структурах метрологического обеспечения, а также на объектах, находящихся в местах, удаленных от метрологических центров, и для исследования электронных устройств в лабораторных условиях, на объектах сферы обороны, безопасности и промышленности.

Воспроизводимое выходное напряжение постоянного тока - 1,018 В; 10 В.

Выходное сопротивление:

- при напряжении 1,018 В - не более 1 кОм;

- при напряжении 10 В - не более 0,1 Ом.

Нестабильность выходного напряжения меры для класса точности не превышает значений, приведенных в таблице:

Дополнительная погрешность воспроизведения напряжений, вызванная изменением температуры окружающего воздуха (температурный коэффициент):

-для выходного напряжения 1,018 В - не более 0,35?10^-6/t;

- для выходного напряжения 10 В - не более 0,25?10^-6/t, где t - температура окружающего воздуха.

Доверительная относительная погрешность определения действительного значения напряжения при поверке изделия мера Н4-9 при доверительной вероятности 0,95:

- для напряжения 1,018 В - не более 2?10^-7;

- для напряжения 10 В - не более 2?10^-6.

Время, в течении которого Н4-9 сохраняет нормируемые характеристики при питании от встроенной аккумуляторной батареи - не менее 72 ч.

Питание от сети:

- с напряжением - 220±22 В;

- с частотой - 50±1 Гц.

Потребляемая мощность от сети питания мер Н4-9 - 30 В?А.

Потребляемый ток при питании от аккумуляторной батареи - 100 мА.

Средняя наработка на отказ - не менее 15 000 ч.

Габаритные размеры Н4-9 - 300?87?265 мм.

Масса меры с автономным источником питания - не более 6 кг.

Основу меры напряжения составляет термостатированный источник опорного напряжения. Источником опорного напряжения является стабилитрон с гарантированными временными и температурными характеристиками. Масштабирование выходных напряжений производится с помощью высокостабильных фольговых делителей.

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.

Атмосферное давление - от 630 мм рт. ст. до 800 мм рт. ст.

Климатическое исполнение - умеренный и холодный климат (УХЛ).
