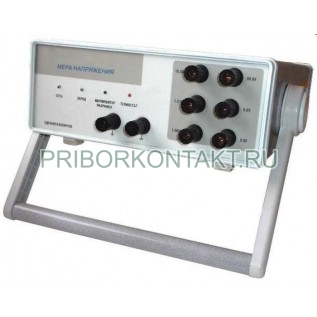

Мера напряжения Н4-100

Н4-100

Мера напряжения Н4-100

Также этот прибор может называться: Н4100, Н4 100, h4-100, h4100, h4 100.

Н4-100 мера напряжения - источник высокоточных постоянных напряжений значениями 1 В, 1,0184 В, 10 В предназначен для исследования, поверки и калибровки аппаратуры.

В основе роботы приборов меры напряжения Н4-100 лежит источник опорного напряжения, который представлен как микросхема, включающая опорный стабилитрон, резистивный подогреватель и термочувствительный транзистор.

Сфера применения: радиоэлектроника, автоматика, приборостроение.

Технические характеристики Н4-100:

Действительное значение постоянного напряжения меры:

- 1 В - 1±0,0002 В;

- 1,0184 В - 1,0184±0,0002 В;

- 10 В - 10±0,0002 В.

Нестабильность (изменение) напряжения 1,0184 В:

- за 4 ч - 1 мкВ;

- за 30 сут - 2 мкВ;

- за 90 сут - 5 мкВ;

- за 1 год - 10 мкВ.

Нестабильность (изменение) напряжения 1 В:

- за 4 ч - 1 мкВ;

- за 30 сут - 2 мкВ;

- за 90 сут - 5 мкВ;

- за 1 год - 10 мкВ.

Нестабильность (изменение) напряжения 10 В:

- за 4 ч - 10 мкВ;

- за 30 сут - 20 мкВ;

- за 90 сут - 30 мкВ;

- за 1 год - 40 мкВ.

Изменение напряжения Н4-100 после отключения от сети:

- 1 В - ±1 мкВ;

- 1,0184 В - ±1 мкВ;

- 10 В - ±10 мкВ.

Изменение выходных напряжений от изменения температуры:

- 1 В; 1,0184 В - ±3 мкВ;

- 10 В - ±20 мкВ.

Среднеквадратические значения переменных составляющих выходных напряжений Н4-100 в полосе частот от 0,01 кГц до 10 кГц:

- на выходе 1 В - более 20 мкВ;

- на выходе 1,0184 В - не более 20 мкВ;

- на выходе 10 В - более 40 мкВ.

Выходное сопротивление прибора мера напряжения составляет:

- на выходе 1 В - не более 1 кОм;

- на выходе 1,0184 В - не более 1 мОм;

- на выходе 10 В - не более 1 кОм.

Выходной ток Н4-100 на выходе 10 В - не менее 12 мА.

Рабочий режим - не менее 24 ч.

Время работы - 60 ч.

Средняя наработка на отказ - не менее 12000 ч.

Средний ресурс Н4-100 - не менее 10000 ч.

Среднее время восстановления работоспособности - не более 3 ч.

Габаритные размеры - 105x285x360 мм.

Масса:

- без упаковки - не более 6 кг;

- с упаковкой - 10 кг.

Условия эксплуатации Н4-100:

Температура окружающей среды:

- рабочая - от 10º С до 35º С;

- норма - 21±2º С.

Относительная влажность воздуха, при температуре 25ºС:

- рабочая - до 80%;

- норма - от 30% до 80%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 230±23 В.

Частота сети переменного тока - 50±0,4 Гц.

Потребляемая мощность мер напряжения - 20 В·А.

Радиоэлектронная защита Н4-100 - класс В.

Воздействие внешнего постоянного или переменного магнитного поля частотой 50Гц - не более 40 А/м.
