Комплект мер образцовых для Р4-11

Также это изделие может называться: комплект к Р4 11, комплект к Р411, set to r4-11, set to r411, set to r4 11.

Комплект мер образцовых для Р4-11 предназначен для поверки прибора в соответствии с требованиями технического описания.

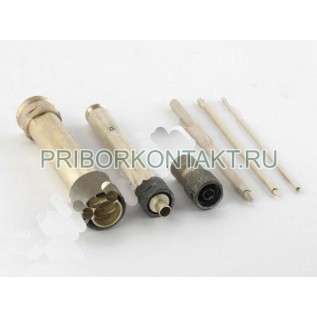

В состав комплекта образцовых мер ЦЮ4.068.188 входит:

- нагрузка коаксиальная ЦЮ2.240.040-02;

- нагрузка коаксиальная ЦЮ2.240.040 03;

- линия коаксиальная ЦЮ2.235.009;

- линия коаксиальная ЦЮ2.235.010 со стержнем ЦЮ7.756.343.

Технические характеристики:

Электрические характеристики нагрузок:

- КСВН на частоте 1250 МГц - 1,2±0,05; 2±0,1;

- сопротивление постоянному току - 41,7±0,21 Ом; 24,9±0,12 Ом.

Присоединительные размеры нагрузок для Р4-11:

- глубина контакта относительно втулки - 5,4±0,08 мм;

- внешний диаметр втулки - от 8,045 мм до 8,085 мм; от 8,085 мм до 8,1 мм;

- диаметр контакта - 1,7С₃ мм;

- радиальная несоосность контакта относительно внешнего диаметра втулки - 0,1 мм.

Размеры деталей линии коаксиальной тракта 7/3 мм:

- присоединительный диаметр корпуса - от 8,1 мм до 8,13 мм;

- внутренний диаметр корпуса - 7А₃ мм;

- присоединительная глубина корпуса - от 9 мм до 9,022 мм;

- длина корпуса - от 128,987 мм до 129,05 мм;

- длина стержня - от 119,946 мм до 120 мм;

- диаметр стержня - от 3,035 мм до 3,06 мм;

- диаметр контакта стержня - от 1,68 мм до 1,7 мм.

Размеры деталей линий коаксиальных тракта 16/7 мм и 16/4,6 мм для комплекта мер Р4-11:

- внутренний диаметр корпуса - 16А₃ мм;

- присоединительная глубина корпуса - от 9,2 мм до 9,3 мм;

- длина корпуса - от 120,037 мм до 120,1 мм;

- длина стержней - от 119,946 мм до 120 мм;

- диаметры стержней - от 6,92 мм до 6,95 мм; от 4,575 мм до 4,6 мм;

- диаметры контактов стержней - 6С₃ мм; от 3,246 мм до 3,3 мм.

Комплекты мер ЦЮ4.068.188 предназначены для использования вместе с измерителем комплексных коэффициентов передачи Р4-11.
