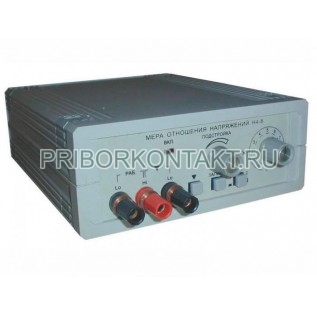

Мера отношения напряжений Н4-8

Также это изделие может называться: Н4 8, Н48, Нч-8, n4-8, n4 8, n48, h4-8, h4 8, h48.

Н4-8 мера отношения напряжений предназначена для воспроизведения напряжения постоянного тока, а также для расширения диапазона однозначных мер напряжения и ЭДС.

Меры Н4-8 используются в различных отраслях промышленности при проверке линейности основных пределов вольтметров, аналого-цифровых преобразователей, делителей и т. п.

Технические характеристики Н4-8:

Диапазон выходных напряжений - 10 В; 20 В.

Выходное сопротивление на одну ступень декады - 150±0,15 Ом.

Максимальное выходное сопротивление - 1 кОм.

Средняя наработка на отказ - не менее 15 000 ч.

Время непрерывной работы в рабочих условиях применения - не менее 20 ч.

Гамма-процентный ресурс, при γ=90% - не менее 15 000 ч.

Среднее время восстановления работоспособного состояния - не более 120 мин.

Средний срок службы - не менее 10 лет.

Мера Н4-8 обеспечивает:

- ступенчатую установку напряжений постоянного тока в пределах одной декады на пределах «10 В» и «20 В»;

- возможность установки напряжений с нелинейностью ±(0,1 млн^-1U+0,1 мкВ), где U - напряжение, установленное на выходе меры;

- нормированные технические характеристики через 2 ч с момента включения автономного питания (аккумулятора) или смены предела.

Питание от сети:

- с напряжением - 220±22 В;

- с частотой - от 47 Гц до 63 Гц.

Габаритные размеры Н4-8 - 160×62×200 мм.

Масса - не более 2,1 кг.

Основу меры составляет резистивная декада (десять последовательно соединенных равнономинальных резисторов), подключенная к выходу источника стабильного напряжения.

Условия эксплуатации Н4-8:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +25° С - до 80%.

Атмосферное давление - от 84 кПа до 106 кПа (от 630 мм рт. ст. до 795 мм рт. ст.).
