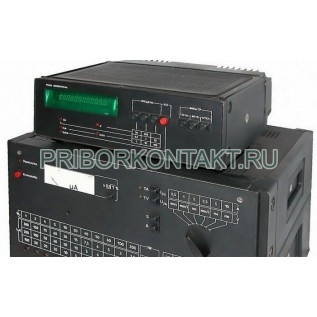

Компаратор И562

Также этот прибор может называться: И-562, И 562, i562, i-562, i 562, u562, u-562, u 562.

И562 компаратор предназначен для сравнения первичного и вторичного токов (напряжений).

Компараторы И562 в комплекте с измерителем Ф5304 образуют устройство поверки измерительных трансформаторов К535.

Технические характеристики И562:

Пределы допускаемой основной абсолютной погрешности компаратора:

- токовой погрешности - ±0,005%;

- угловой погрешности - ±0,3%.

Пределы допускаемой основной приведенной погрешности по аналоговому прибору И562 при измерении относительного значения вторичного напряжения тока от конечного значения диапазона измерения - ±2,5%.

Номинальные значения сравниваемых токов для компаратора приведены в таблице:

Напряжение питающей сети - 220±22 В.

Частота питающей сети - 50±0,5 Гц.

Потребляемая мощность - не более 50 В·А.

Габаритные размеры - 450×300×470 мм.

Масса - не более 26,5 кг.

И562 сравнивает между собой две величины одного сигнала, и выдаёт на выходе сигнал в том случае, когда сигнал на одном входе, стал больше или меньше уровня, установленного опорным сигналом другого входа.

Компараторы имеют два входа, прямой и инверсный, и в зависимости от желаемого результата, опорный и сравниваемый сигналы, могут подключаться к любому входу.

Предприятие-изготовитель предоставляет гарантию соответствия прибора компаратор И562 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
