АИД-70М

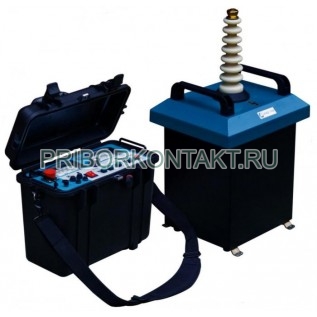

Аппарат АИД-70М (АИД70М, АИД-70-М, АИД 70 М, АИД 70М)
Аппарат АИД-70М предназначен для испытания изоляции силовых кабелей выпрямленным электрическим напряжением и твердых диэлектриков синусоидальным напряжением частотой 50Гц.
Измерение осуществляется посредством подачи на испытуемый объект высоковольтного постоянного (до 70кВ) или переменного напряжения (до 50кВ) синусоидальной формы частотой 50Гц с контролем тока, потребляемого нагрузкой, начиная от десятков микроампер.
Технические характеристики приборов аппараты АИД-70М:
Прибор рассчитан для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от -10ºС до +40ºС и относительной влажности воздуха 80% при температуре +20ºС и атмосферном давлении 84,0кПа-106,7кПа (630мм.рт.ст.-800мм.рт.ст.);
Прибор аппарат АИД-70М обеспечивает работу в повторно-кратковременном режиме;
Аппарат обеспечивает на выходе регулирование постоянного напряжения отрицательной полярности (амплитудное значение) - 2кВ-70кВ;
Аппарат обеспечивает на выходе регулирование переменного напряжения (действующее значение) - 2кВ-50кВ;
Основная относительная погрешность при измерении напряжения прибором аппарат АИД-70М:
- в диапазоне от 10кВ до 70кВ постоянного напряжения - не превышает ±3%;
- в диапазоне от 10кВ до 50кВ переменного напряжения - не превышает ±3%;
Примечание. Минимальное выходное напряжение прибора аппарат АИД-70М 1кВ±1кВ. Его величина определяется конструктивными особенностями автотрансформатора, установленного в пульте управления;
Максимальный рабочий постоянный ток аппарата (действующее значение):
- в диапазоне напряжений от 2кВ до 60кВ - 10мА;
- в диапазоне напряжений от 60кВ до 70кВ - 5мА;
Максимальная выходная мощность прибора аппарат АИД-70М - 0,6кВ·А;
Максимальное время работы аппарата в режиме постоянного тока - 10 минут;
Минимальное время выключенного состояния прибора аппарат АИД-70М - 5 минут;
Номинальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 2кВ до 50кВ - 20мА;
Максимальное время работы прибора аппарат АИД-70М в режиме переменного тока - 1 час;
Минимальное время выключенного состояния аппарата - 5 минут;
Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 2кВ до 40кВ - 50мА;
Максимальное время работы прибора аппарат АИД-70М в режиме переменного тока составляет:
- при мощности, подаваемой в нагрузку, от 1,8кВт до 2,0кВт - 1 минута;
- при мощности, подаваемой в нагрузку, от 1,5кВт до 1,8кВт - 5 минута;
- при мощности, подаваемой в нагрузку, от 1,0кВт до 1,5кВт - 10 минут;
- при мощности, подаваемой в нагрузку, до 1,0кВт - 1 час;
Основная приведенная погрешность прибора аппарат АИД-70М при измерении тока не превышает:
- на основном диапазоне измерения постоянного тока 10мА и переменного тока 20мА - ±5%;
- на основном диапазоне измерения переменного тока от 20мА до 50мА - ±10%;
- на дополнительном диапазоне измерения постоянного тока 1мА и переменного тока 5мА - ±10%;
Максимальная активная мощность, потребляемая прибором аппарат АИД-70М из питающей сети - не более 2,2кВт;
Время готовности к включению высокого напряжения (время с момента включения сетевого выключателя до момента включения высокого напряжения) - не более 20с;
Аппарат имеет устройство защиты, отключающее высокое напряжение при достижении на выходе:
- напряжением постоянного тока величины (амплитудное значение) - от 70,1кВ до 74,0кВ;
- напряжением переменного тока величины (действующее значение) - от 50,1кВ до 53,0кВ;
- постоянным током величины (действующее значение) - от 10,1мА до 12,0мА;
- переменным током величины (действующее значение) - от 50,1мА до 54,0мА;
Габаритные размеры составных частей прибора аппарат АИД-70М, не более:
- пульт управления - 415х220х345мм;
- генератор высоковольтный - 390х346х682мм;
Масса составных частей прибора аппарат АИД-70М, не более:
- пульт управления - 15кг;
- генератор высоковольтный - 36кг;
Средний срок службы аппарата - не менее 10 лет;
Изготовитель гарантирует соответствие качества прибора аппарат АИД-70М требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
