ВТ-4С ЛШ3.010.174

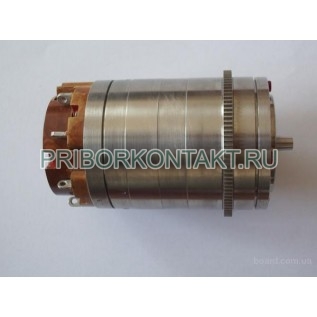

Трансформатор ВТ-4С ЛШ3.010.174 вращающийся (ВТ4С, ВТ 4С, bt-4c, ВТ4С ЛШ3.010.174, ВТ 4С ЛШ3.010.174, ВТ-4С ЛШЗ.010.174, bt4c, bt 4c)
Вращающиеся трансформаторы ВТ-4С предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.
Вращающиеся трансформаторы этой серии представляют собой контактную двухполюсную четырехобмоточную и трехобмоточную машины.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийся ВТ-4С ЛШ3.010.174 подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60° и масштабные (МВТ).
Технические характеристики приборов трансформаторы ВТ-4С ЛШ3.010.174 вращающиеся:
Погрешность следования трансформаторной дистанционной передачи - +3угл.мин.
Номинальная частота напряжения возбуждения прибора трансформатор ВТ-4С ЛШ3.010.174 вращающийся - 400Гц.
Диапазон рабочих частот напряжения возбуждения - 380Гц-1050Гц.
Изменение коэффициента трансформации при изменении напряжения возбуждения - 0,02%.
Изменение сдвига фазы выходной ЭДС прибора трансформатор ВТ-4С ЛШ3.010.174 вращающийся при изменении напряжения возбуждения - 8угл.мин.
Изменение нулевого положения ротора при изменении напряжения возбуждения - 3угл.мин.
Изменение коэффициента трансформации прибора трансформатор вращающийся ВТ-4С ЛШ3.010.174при изменении температуры окружающей среды на каждые 40°С - 0,03%.
Изменение сдвига фазы выходной ЭДС при изменении температуры окружающей среды на каждые 40°С - 40угл.мин.
Изменение переходного сопротивления контактов прибора трансформатор ВТ-4С ЛШ3.010.174 вращающийся при повороте ротора - 0,1 Ом.
Частота вращения вала - 60об/мин.
Момент статического трения - 0,013Нм.
Масса прибора трансформатор ВТ-4С ЛШ3.010.174 вращающийся - 0,68кг.
Вибрационные нагрузки:
- диапазон частот - до 2000Гц;
- ускорение - 100м/с2.
Ударные нагрузки - 750м/с2.
Температура окружающей среды - от -60°С до +100ºС.
Относительная влажность воздуха при температуре 40ºС - 98%.
Режим работы - МВТ;
Напряжение питания прибора трансформатор ВТ-4С ЛШ3.010.174 вращающийся - 99В-121В;
Полное входное сопротивление холостого хода - 500 Ом±50 Ом;
Разность коэффициентов трансформации прибора трансформатор вращающийся ВТ-4С ЛШ3.010.174 - 0,2;
Коэффициент трансформации - 1;
Вращающиеся трансформаторы ВТ-4С по точности в режиме МОТ подразделяются на классы точности:
- трансформатор ВТ-4С ЛШ3.010.174 0,02 класс точности (0,02 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - не более ±0,02%;
- Ассиметрия нулевых положений ротора - не более ±0,5угл.мин.;
- Остаточная ЭДС - не более 0,1%;
- ЭДС квадратурной обмотки - не более 0,12%;
- Неравенство коэффициентов трансформации - 0,2;
- трансформатор ВТ-4С ЛШ3.010.174 0,05 класс точности (0,05 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - не более ±0,05%;
- Ассиметрия нулевых положений ротора - не более ±1,25угл.мин.;
- Остаточная ЭДС - не более 0,1%;
- ЭДС квадратурной обмотки - не более 0,3%;
- Неравенство коэффициентов трансформации - 0,2;
- трансформатор ВТ-4С ЛШ3.010.174 0,1 класс точности (0,1 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - не более ±0,1%;
- Ассиметрия нулевых положений ротора - не более ±3угл.мин.;
- Остаточная ЭДС - не более 0,1%;
- ЭДС квадратурной обмотки - не более 0,6%;
- Неравенство коэффициентов трансформации - 0,2;
Вращающиеся трансформаторы ВТ-4С по точности в режиме МВТ подразделяются на классы точности:
- трансформатор ВТ-4С ЛШ3.010.174 0,1 класс точности (0,1 кл. т.) имеет характеристики:
- Погрешность отображения линейной зависимости - не более ±0,1;
- трансформатор ВТ-4С ЛШ3.010.174 0,2 класс точности (0,2 кл. т.) имеет характеристики:
- Погрешность отображения линейной зависимости - не более ±0,2;
Гарантийная наработка - 12000 часов.
Изготовитель гарантирует соответствие качества прибора трансформатор ВТ-4С ЛШ3.010.174 вращающийся требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
