Описание товара

ВТ-4С ЛШ3.010.172

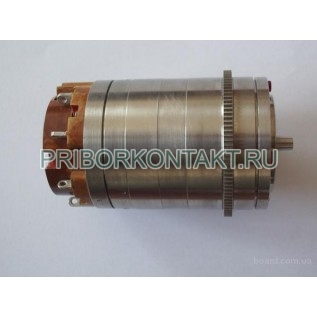

Трансформатор ВТ-4С ЛШ3.010.172 вращающийся (ВТ4С, ВТ 4С, bt-4c, ВТ4С ЛШ3.010.172, ВТ 4С ЛШ3.010.172, ВТ-4С ЛШЗ.010.172, bt4c, bt 4c)
Вращающиеся трансформаторы ВТ-4С предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийся ВТ-4С ЛШ3.010.172 подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
Технические характеристики приборов трансформаторы ВТ-4С ЛШ3.010.172 вращающиеся:
Напряжение возбуждения подается на статорные обмотки.
Токосъем с роторных обмоток прибора трансформатор ВТ-4С вращающийся осуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу).
Режим работы - СКВТ, ЛВТ;
Напряжение питания прибора трансформатор ВТ-4С ЛШ3.010.172 вращающийся - 110В±11В;
Полное входное сопротивление холостого хода - 500 Ом±50 Ом;
Разность коэффициентов трансформации прибора трансформатор вращающийся ВТ-4С ЛШ3.010.172 - 0,2;
Коэффициент трансформации - 0,57±0,01;
Вращающиеся трансформаторы ВТ-4С по точности в режиме СКВТ подразделяются на классы точности:
- трансформатор ВТ-4С ЛШ3.010.172 0,02 класс точности (0,02 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - не более ±0,02%;
- Ассиметрия нулевых положений ротора - не более ±30 секунд;
- Остаточная ЭДС - не более 0,1%;
- ЭДС квадратурной обмотки - не более 0,12%;
- трансформатор ВТ-4С ЛШ3.010.172 0,05 класс точности (0,05 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - не более ±0,05%;
- Ассиметрия нулевых положений ротора - не более ±1 минута 15 секунд;
- Остаточная ЭДС - не более 0,1%;
- ЭДС квадратурной обмотки - не более 0,3%;
- трансформатор ВТ-4С ЛШ3.010.172 0,1 класс точности (0,1 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - не более ±0,1%;
- Ассиметрия нулевых положений ротора - не более ±3 минуты;
- Остаточная ЭДС - не более 0,1%;
- ЭДС квадратурной обмотки - не более 0,6%;
Вращающиеся трансформаторы ВТ-4С по точности в режиме ЛВТ подразделяются на классы точности:
- трансформатор ВТ-4С ЛШ3.010.172 0,1 класс точности (0,1 кл. т.) имеет характеристики:
- Погрешность отображения линейной зависимости - не более ±3 минуты 30 секунд;
- трансформатор ВТ-4С ЛШ3.010.172 0,2 класс точности (0,2 кл. т.) имеет характеристики:
- Погрешность отображения линейной зависимости - не более ±7 минут;
Гарантийная наработка ограниченного вращения не менее 150000 циклов на предельный угол ±105º поворота ротора в течение 6000 часов при частоте циклов не более 5 в минуту и рабочей температуре 373К (100ºС);
Минимальный срок службы - 12 лет;
Изготовитель гарантирует соответствие качества прибора трансформатор ВТ-4С ЛШ3.010.172 вращающийся требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
