Описание товара

СКТ-232Б

Трансформатор СКТ-232Б вращающийся бескорпусной двухполюсный (СКТ232Б, СКТ-232-Б, СКТ 232 Б, СКТ 232Б, СКТ232-Б, СКТ232 Б)
Вращающиеся трансформаторы СКТ-232Б представляет собой четырехобмоточную машину.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийся бескорпусной двухполюсный СКТ-232Б подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
Технические характеристики приборов трансформаторы СКТ-232Б вращающиеся бескорпусные двухполюсные:
Назначение - СКВТ, ВТДП-Д, ВТДП-П;
Изменение коэффициента трансформации при изменении температуры окружающей среды на каждые 40°С - 7%;
Номинальная частота напряжения возбуждения прибора трансформатор СКТ-232Б вращающийся бескорпусной двухполюсный - 12000Гц;
Диапазон рабочих частот напряжения возбуждения - 11760Гц-15000Гц;
Номинальное напряжение возбуждения - 12В;
Максимальное напряжение - 7В;
Потребляемый ток - 15мА;
 Диапазон рабочих напряжений возбуждения прибора трансформатор СКТ-232Б вращающийся бескорпусной двухполюсный - 11,4В-12,6В;
Полное входное сопротивление холостого хода - 800 Ом;
Коэффициент трансформации - 0,58;
Вращающиеся трансформаторы СКТ-232Б подразделяются на классы точности:
- трансформатор СКТ-232Б 1 класс точности (1 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - ±0,35%;
- Ассиметрия нулевых положений ротора - ±10угл.мин;
- ЭДС квадратурной обмотки - 150мВ;
- Остаточная ЭДС - 30мВ;
- Неравенство коэффициентов трансформации - 10угл.мин;
- Погрешность следования ТДП - ±15угл.мин;
- Остаточная ЭДС в ТДП - 50мВ;
- Крутизна - 1,8мВ/угл.мин;
- трансформатор СКТ-232Б 2 класс точности (2 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - ±0,35%;
- Ассиметрия нулевых положений ротора - ±17угл.мин;
- ЭДС квадратурной обмотки - 200мВ;
- Остаточная ЭДС - 30мВ;
- Неравенство коэффициентов трансформации - 20угл.мин;
- Погрешность следования ТДП - ±30угл.мин;
- Остаточная ЭДС в ТДП - 50мВ;
- Крутизна - 1,8мВ/угл.мин;

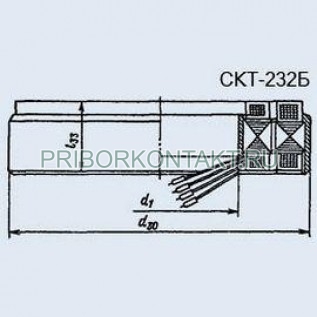

Габариты прибора трансформатор СКТ-232Б вращающийся бескорпусной двухполюсный:
- длина - 8,4мм;
- диаметр - 32мм;
Масса - 0,025кг;
Вибрационные нагрузки прибора трансформатор СКТ-232Б вращающийся бескорпусной двухполюсный:
- диапазон частот - до 2000Гц;
- ускорение - 300м/с2;
Ударные нагрузки - 250м/с2;
Температура окружающей среды - от -60°С до +100ºС;
Относительная влажность воздуха при температуре 40°С - 98%;
Гарантийная наработка прибора СКТ-232Б трансформатор вращающийся бескорпусной двухполюсный - 500 часов;
Изготовитель гарантирует соответствие качества прибора трансформатор СКТ-232Б вращающийся бескорпусной двухполюсный требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
