Описание товара

СКТ-232П

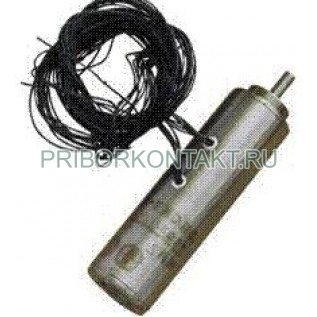

Трансформатор СКТ-232П вращающийся бескорпусной двухполюсный (СКТ232П, СКТ-232-П, СКТ 232 П, СКТ 232П, СКТ232-П, СКТ232 П)
Вращающиеся трансформаторы СКТ-232П представляет собой четырехобмоточную машину.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийся бескорпусной двухполюсный СКТ-232П подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
Технические характеристики приборов трансформаторы СКТ-232П вращающиеся бескорпусные двухполюсные:
Назначение - ВТДП-П;
Изменение коэффициента трансформации при изменении температуры окружающей среды на каждые 40°С - 3%;
Номинальная частота напряжения возбуждения прибора трансформатор СКТ-232П вращающийся бескорпусной двухполюсный - 400Гц;
Диапазон рабочих частот напряжения возбуждения - 380Гц-420Гц;
Номинальное напряжение возбуждения - 36В;
Диапазон рабочих напряжений возбуждения прибора трансформатор СКТ-232П вращающийся бескорпусной двухполюсный - 32,4В-37,8В;
Полное входное сопротивление холостого хода - 750 Ом;
Коэффициент трансформации - 0,58;
Вращающиеся трансформаторы СКТ-232П подразделяются на классы точности:
- трансформатор СКТ-232П 1 класс точности (1 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - ±0,1%;
- Ассиметрия нулевых положений ротора - ±2,5угл.мин;
- Отношение остаточной ЭДС к крутизне - ±5,0угл.мин;
- Неравенство коэффициентов трансформации - 2,5угл.мин;
- точностные показатели системы ТДП, составленной из ВТ СКТ-232Д, СКТ-232П:
- Класс точности датчика и приемника - 0,1;
- Погрешность следования ТДП - ±5угл.мин;
- Отношение остаточной ЭДС к крутизне - 7угл.мин;
- Крутизна - 2мВ/угл.мин;
- точностные показатели системы ТДП, составленной из ВТ СКТ-232Д8, СКТ-232П:
- Класс точности датчика и приемника - 0,1;
- Погрешность следования ТДП - ±5угл.мин;
- Отношение остаточной ЭДС к крутизне - 7угл.мин;
- Крутизна - 0,8мВ/угл.мин;
- трансформатор СКТ-232П 2 класс точности (2 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - ±0,2%;
- Ассиметрия нулевых положений ротора - ±5,0угл.мин;
- Отношение остаточной ЭДС к крутизне - 7,5угл.мин;
- Неравенство коэффициентов трансформации - 5,0угл.мин;
- точностные показатели системы ТДП, составленной из ВТ СКТ-232Д, СКТ-232П:
- Класс точности датчика и приемника - 0,2;
- Погрешность следования ТДП - ±10угл.мин;
- Отношение остаточной ЭДС к крутизне - 10угл.мин;
- Крутизна - 2мВ/угл.мин;
- точностные показатели системы ТДП, составленной из ВТ СКТ-232Д8, СКТ-232П:
- Класс точности датчика и приемника - 0,2;
- Погрешность следования ТДП - ±10угл.мин;
- Отношение остаточной ЭДС к крутизне - 10угл.мин;
- Крутизна - 0,8мВ/угл.мин;
- трансформатор СКТ-232П 3 класс точности (3 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - ±0,35%;
- Ассиметрия нулевых положений ротора - ±10угл.мин;
- Отношение остаточной ЭДС к крутизне - 10угл.мин;
- Неравенство коэффициентов трансформации - 10угл.мин;
- точностные показатели системы ТДП, составленной из ВТ СКТ-232Д, СКТ-232П:
- Класс точности датчика и приемника - 0,35;
- Погрешность следования ТДП - ±20угл.мин;
- Отношение остаточной ЭДС к крутизне - 15угл.мин;
- Крутизна - 2мВ/угл.мин;
- точностные показатели системы ТДП, составленной из ВТ СКТ-232Д8, СКТ-232П:
- Класс точности датчика и приемника - 0,35;
- Погрешность следования ТДП - ±20угл.мин;
- Отношение остаточной ЭДС к крутизне - 15угл.мин;
- Крутизна - 0,8мВ/угл.мин;
Габариты прибора трансформатор СКТ-232П вращающийся бескорпусной двухполюсный:
- длина - 32мм;
- диаметр - 12мм;
Масса - 0,0045кг;
Вибрационные нагрузки прибора трансформатор СКТ-232П вращающийся бескорпусной двухполюсный:
- диапазон частот - до 300Гц;
- ускорение - 100м/с2;
Ударные нагрузки - 120м/с2;
Температура окружающей среды - от -60°С до +100ºС;
Относительная влажность воздуха при температуре 40°С - 98%;
Гарантийная наработка прибора СКТ-232П трансформатор вращающийся бескорпусной двухполюсный - 3000 часов;
Изготовитель гарантирует соответствие качества прибора трансформатор СКТ-232П вращающийся бескорпусной двухполюсный требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
