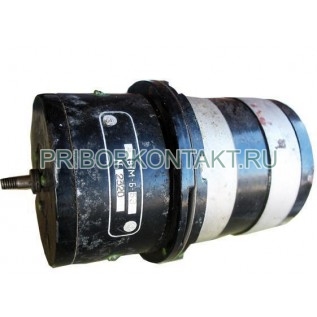

Фото Трансформатор 4ВТМ-Б-5П
Артикул: 4ВТМ-Б-5П

Описание товара:


Модель: 4vtm_b_5p
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
4ВТМ-Б-5П
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

4ВТМ-Б-5П

Трансформатор 4ВТМ-Б-5П вращающийся (4ВТМБ5П, 4-ВТМ-Б-5П, 4 ВТМ Б 5П, 4ВТМ-Б5П, 4ВТМ Б5П, 4ВТМБ-5П, 4ВТМ 5П, 4 ВТМ-Б-5П)
Вращающиеся трансформаторы 4ВТМ-Б-5П представляет собой контактную двухполюсную четырехобмоточную машину.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийся 4ВТМ-Б-5П подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
Технические характеристики приборов трансформаторы 4ВТМ-Б-5П вращающиеся:
Режим работы - СКВТ, ЛВТ;
Номинальная частота напряжения возбуждения прибора трансформатор 4ВТМ-Б-5П вращающийся - 400Гц;
Диапазон рабочих частот напряжения возбуждения - 390Гц-510Гц;
Частота вращения вала прибора трансформатор 4ВТМ-Б-5П вращающийся - 60об/мин;
Момент статического трения - 0,06Нм;
Напряжение питания - 60В;
Полное входное сопротивление холостого хода прибора трансформатор 4ВТМ-Б-5П вращающийся - 400 Ом;
Коэффициент трансформации - 0,560;
Вращающиеся трансформаторы 4ВТМ-Б-5П в режиме СКВТ подразделяются на классы точности:
- трансформатор 4ВТМ-Б-5П 1 класс точности (1 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±2угл.мин.;
- Погрешность отображения синусной зависимости - ±0,06%;
- Остаточная ЭДС - 0,33%;
- Разность коэффициентов трансформации - 0,08%;
- трансформатор 4ВТМ-Б-5П 2 класс точности (2 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±3,5угл.мин.;
- Погрешность отображения синусной зависимости - ±0,1%;
- Остаточная ЭДС - 0,50%;
- Разность коэффициентов трансформации - 0,125%;
- трансформатор 4ВТМ-Б-5П 3 класс точности (3 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±6,0угл.мин.;
- Погрешность отображения синусной зависимости - ±0,2%;
- Остаточная ЭДС - 0,67%;
- Разность коэффициентов трансформации - 0,2%;
- трансформатор 4ВТМ-Б-5П 4 класс точности (4 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - ±0,3%;
Вращающиеся трансформаторы 4ВТМ-Б-5П в режиме ЛВТ подразделяются на классы точности:
- трансформатор 4ВТМ-Б-5П 1 класс точности (1 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±2угл.мин.;
- Погрешность отображения синусной зависимости - ±0,06%;
- Остаточная ЭДС - 0,33%;
- Разность коэффициентов трансформации - 0,08%;
- Погрешность отображения линейной зависимости - ±0,1%;
- трансформатор 4ВТМ-Б-5П 2 класс точности (2 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±3,5угл.мин.;
- Погрешность отображения синусной зависимости - ±0,1%;
- Остаточная ЭДС - 0,50%;
- Разность коэффициентов трансформации - 0,125%;
- Погрешность отображения линейной зависимости - ±0,2%;
- трансформатор 4ВТМ-Б-5П 3 класс точности (3 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±6,0угл.мин.;
- Погрешность отображения синусной зависимости - ±0,2%;
- Остаточная ЭДС - 0,67%;
- Разность коэффициентов трансформации - 0,2%;
- Погрешность отображения линейной зависимости - ±0,3%;
Наружный диаметр - 56мм;
Масса прибора трансформатор вращающийся 4ВТМ-Б-5П - не более 0,68кг;
Вибрационные нагрузки:
- диапазон частот - до 200Гц;
- ускорение - 60м/с2;
Ударные нагрузки - 120м/с2;
Температура окружающей среды - от -60°С до +100ºС;
Относительная влажность воздуха при температуре 40°С - 98;
Гарантийная наработка - 1200 часов;
Изготовитель гарантирует соответствие качества прибора трансформатор 4ВТМ-Б-5П вращающийся требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
