4ВТМ-Б-5Э

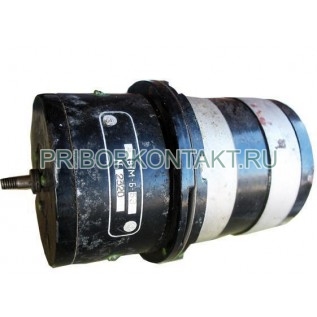

Трансформатор 4ВТМ-Б-5Э вращающийся (4ВТМБ5Э, 4-ВТМ-Б-5Э, 4 ВТМ Б 5Э, 4ВТМ-Б5Э, 4ВТМ Б5Э, 4ВТМБ-5Э, 4ВТМ 5Э, 4 ВТМ-Б-5Э, 4ВТМ-Б-5Е, 4ВТМБ5Е, 4-ВТМ-Б-5Е, 4 ВТМ Б 5Е, 4ВТМ-Б5Е, 4ВТМ Б5Е, 4ВТМБ-5Е, 4ВТМ 5Е, 4 ВТМ-Б-5Е, 4ВТМ-Б-5Є, 4ВТМБ5Є, 4-ВТМ-Б-5Є, 4 ВТМ Б 5Є, 4ВТМ-Б5Є, 4ВТМ Б5Є, 4ВТМБ-5Є, 4ВТМ 5Є, 4 ВТМ-Б-5Є)
Вращающиеся трансформаторы 4ВТМ-Б-5Э представляет собой контактную двухполюсную четырехобмоточную машину.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийся 4ВТМ-Б-5Э подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
Технические характеристики приборов трансформаторы 4ВТМ-Б-5Э вращающиеся:
Режим работы - СКВТ, ЛВТ;
Номинальная частота напряжения возбуждения прибора трансформатор 4ВТМ-Б-5Э вращающийся - 400Гц;
Диапазон рабочих частот напряжения возбуждения - 390Гц-510Гц;
Частота вращения вала прибора трансформатор 4ВТМ-Б-5Эвращающийся - 60об/мин;
Момент статического трения - 0,06Нм;
Напряжение питания - 115В;
Полное входное сопротивление холостого хода прибора трансформатор 4ВТМ-Б-5Э вращающийся - 400 Ом;
Коэффициент трансформации - 0,560;
Вращающиеся трансформаторы 4ВТМ-Б-5Э в режиме СКВТ подразделяются на классы точности:
- трансформатор 4ВТМ-Б-5Э 1 класс точности (1 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±2угл.мин.;
- Погрешность отображения синусной зависимости - ±0,06%;
- Остаточная ЭДС - 0,33%;
- Разность коэффициентов трансформации - 0,08%;
- трансформатор 4ВТМ-Б-5Э 2 класс точности (2 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±3,5угл.мин.;
- Погрешность отображения синусной зависимости - ±0,1%;
- Остаточная ЭДС - 0,50%;
- Разность коэффициентов трансформации - 0,125%;
- трансформатор 4ВТМ-Б-5Э 3 класс точности (3 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±6,0угл.мин.;
- Погрешность отображения синусной зависимости - ±0,2%;
- Остаточная ЭДС - 0,67%;
- Разность коэффициентов трансформации - 0,2%;
- трансформатор 4ВТМ-Б-5Э 4 класс точности (4 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - ±0,3%;
Вращающиеся трансформаторы 4ВТМ-Б-5Э в режиме ЛВТ подразделяются на классы точности:
- трансформатор 4ВТМ-Б-5Э 1 класс точности (1 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±2угл.мин.;
- Погрешность отображения синусной зависимости - ±0,06%;
- Остаточная ЭДС - 0,33%;
- Разность коэффициентов трансформации - 0,08%;
- Погрешность отображения линейной зависимости - ±0,1%;
- трансформатор 4ВТМ-Б-5Э 2 класс точности (2 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±3,5угл.мин.;
- Погрешность отображения синусной зависимости - ±0,1%;
- Остаточная ЭДС - 0,50%;
- Разность коэффициентов трансформации - 0,125%;
- Погрешность отображения линейной зависимости - ±0,2%;
- трансформатор 4ВТМ-Б-5Э 3 класс точности (3 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±6,0угл.мин.;
- Погрешность отображения синусной зависимости - ±0,2%;
- Остаточная ЭДС - 0,67%;
- Разность коэффициентов трансформации - 0,2%;
- Погрешность отображения линейной зависимости - ±0,3%;
Наружный диаметр - 56мм;
Масса прибора трансформатор вращающийся 4ВТМ-Б-5Э - не более 0,68кг;
Вибрационные нагрузки:
- диапазон частот - до 200Гц;
- ускорение - 60м/с2;
Ударные нагрузки - 120м/с2;
Температура окружающей среды - от -60°С до +100ºС;
Относительная влажность воздуха при температуре 40°С - 98;
Гарантийная наработка - 1200 часов;
Изготовитель гарантирует соответствие качества прибора трансформатор 4ВТМ-Б-5Э вращающийся требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
