Описание товара

1,2ВТ

Трансформатор 1,2ВТ вращающийся (1,2-ВТ, 1,2 ВТ, 1,2bt, 1,2-bt, 1,2 bt)
Вращающиеся трансформаторы 1,2ВТ представляет собой контактную двухполюсную четырехобмоточную или шестиобмоточную машину.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийся 1,2ВТ подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
Технические характеристики приборов трансформаторы 1,2ВТ вращающиеся:
Режим работы - СКВТ, ВТДП, ЛВТ;
Изменение сдвига фазы выходной ЭДС при изменении напряжения возбуждения - 100угл.мин.;
Изменение нулевого положения ротора прибора трансформатор 1,2ВТ вращающийся при изменении напряжения возбуждения - 3угл.мин.;
Изменение коэффициента трансформации при изменении температуры окружающей среды на каждые 40°С - 2,5%;
Изменение сдвига фазы выходной ЭДС при изменении температуры окружающей среды на каждые 40°С - 210угл.мин.;
Изменение нулевого положения ротора при изменении температуры окружающей среды от -60ºС до 85ºС - 3,33угл.мин.;
Изменение переходного сопротивления контактов прибора трансформатор 1,2ВТ вращающийся при повороте ротора - ±1 Ом;
Частота вращения вала - 5об/мин; 120об/мин;
Момент статического трения прибора трансформатор 1,2ВТ вращающийся - 0,0015Нм;
Крутизна выходной ЭДС трансформаторной дистанционной передачи - 3мВ/мин;
Номинальная частота напряжения возбуждения прибора трансформатор 1,2ВТ вращающийся - 400Гц;
Диапазон рабочих частот напряжения возбуждения - 380Гц-4200Гц;
Напряжение питания - 6В, 12В;
Полное входное сопротивление холостого хода прибора трансформатор 1,2ВТ вращающийся - 200 Ом, 800 Ом;
Коэффициент трансформации - 0,536, 0,56, 1,00;
Вращающиеся трансформаторы 1,2ВТ в режиме СКВТ подразделяются на классы точности:
- трансформатор 1,2ВТ 1 класс точности (1 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±6,67угл.мин.;
- Погрешность отображения синусной зависимости - ±0,2%;
- Остаточная ЭДС - 0,4% (0,1%);
- ЭДС квадратурной обмотки - 2% (3%);
- Неравенство коэффициентов трансформации - 0,2%;
- трансформатор 1,2ВТ 2 класс точности (2 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±10,00угл.мин.;
- Погрешность отображения синусной зависимости - ±0,3%;
- Остаточная ЭДС - 0,6% (0,2%);
- ЭДС квадратурной обмотки - 2% (3%);
- Неравенство коэффициентов трансформации - 0,3%;
- трансформатор 1,2ВТ 3 класс точности (3 кл. т.) имеет характеристики:
- Погрешность отображения линейной зависимости - ±0,4%;
- Остаточная ЭДС ЛВТ - 0,2%;
- трансформатор 1,2ВТ 4 класс точности (4 кл. т.) имеет характеристики:
- Погрешность следования дистанционной передачи (произвольно выбранных пар) - ±20угл.мин.;
- Погрешность следования с эталонным устройством:
- ВТДП-датчика - ±9угл.мин.;
- ВТДП-приемника - ±11угл.мин.;
Вибрационные нагрузки:
- диапазон частот - до 3000Гц;
- ускорение - 200м/с2;
Ударные нагрузки - 1500м/с2;
Температура окружающей среды - от -60°С до +100ºС;
Относительная влажность воздуха при температуре 35°С - 98%;
Масса - 0,02кг;

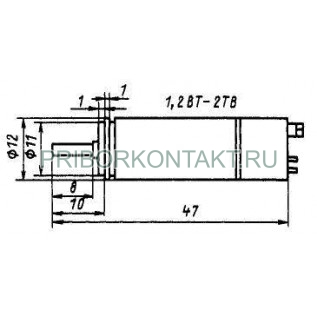

Габариты прибора трансформатор 1,2ВТ вращающийся:
- длина - 47мм;
- диаметр - 12мм;
Гарантийная наработка:
- при частоте 5об/мин - 10000 часов;
- при частоте 120об/мин - 2000 часов;
Изготовитель гарантирует соответствие качества прибора трансформатор 1,2ВТ вращающийся требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
