1,2ВТ-2ТВ-1

Трансформатор 1,2ВТ-2ТВ-1 вращающийся (1,2ВТ2ТВ1, 1,2-ВТ-2-ТВ-1, 1,2 ВТ 2 ТВ 1, 1,2bt-2tb-1, 1,2ВТ2ТВ-1, 1,2ВТ-2ТВ1, 1,2-ВТ-2ТВ-1, 1,2ВТ-2-ТВ-1, 1,2bt2tb1, 1,2-bt-2-tb-1, 1,2bt2tb1, 1,2bt2tb-1, 1,2bt-2tb1, 1,2-bt-2tb-1, 1,2bt-2-tb-1)
Вращающиеся трансформаторы 1,2ВТ-2ТВ-1 представляет собой контактную двухполюсную четырехобмоточную или шестиобмоточную машину.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийся 1,2ВТ-2ТВ-1 подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
Технические характеристики приборов трансформаторы 1,2ВТ-2ТВ-1 вращающиеся:
Режим работы - СКВТ, ВТДП;
Изменение сдвига фазы выходной ЭДС при изменении напряжения возбуждения - 100угл.мин.;
Изменение нулевого положения ротора прибора трансформатор 1,2ВТ-2ТВ-1 вращающийся при изменении напряжения возбуждения - 3угл.мин.;
Изменение коэффициента трансформации при изменении температуры окружающей среды на каждые 40°С - 2,5%;
Изменение сдвига фазы выходной ЭДС при изменении температуры окружающей среды на каждые 40°С - 210угл.мин.;
Изменение нулевого положения ротора при изменении температуры окружающей среды от -60ºС до 85ºС - 3,33угл.мин.;
Изменение переходного сопротивления контактов прибора трансформатор 1,2ВТ-2ТВ-1 вращающийся при повороте ротора - ±1 Ом;
Частота вращения вала - 5об/мин; 120об/мин;
Момент статического трения прибора трансформатор 1,2ВТ-2ТВ-1 вращающийся - 0,0015Нм;
Крутизна выходной ЭДС трансформаторной дистанционной передачи - 3мВ/мин;
Номинальная частота напряжения возбуждения прибора трансформатор 1,2ВТ-2ТВ-1 вращающийся - 400Гц;
Диапазон рабочих частот напряжения возбуждения - 380Гц-4200Гц;
Напряжение питания - 12В;
Полное входное сопротивление холостого хода прибора трансформатор 1,2ВТ-2ТВ-1 вращающийся - 800 Ом;
Коэффициент трансформации - 1,00;
Вращающиеся трансформаторы 1,2ВТ-2ТВ-1 в режиме СКВТ подразделяются на классы точности:
- трансформатор 1,2ВТ-2ТВ-1 1 класс точности (1 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±6,67угл.мин.;
- Погрешность отображения синусной зависимости - ±0,2%;
- Остаточная ЭДС - 0,4% (0,1%);
- ЭДС квадратурной обмотки - 2% (3%);
- Неравенство коэффициентов трансформации - 0,2%;
- трансформатор 1,2ВТ-2ТВ-1 2 класс точности (2 кл. т.) имеет характеристики:
- Асимметрия нулевых положений ротора - ±10,00угл.мин.;
- Погрешность отображения синусной зависимости - ±0,3%;
- Остаточная ЭДС - 0,6% (0,2%);
- ЭДС квадратурной обмотки - 2% (3%);
- Неравенство коэффициентов трансформации - 0,3%;
- трансформатор 1,2ВТ-2ТВ-1 3 класс точности (3 кл. т.) имеет характеристики:
- Погрешность отображения линейной зависимости - ±0,4%;
- Остаточная ЭДС ЛВТ - 0,2%;
- трансформатор 1,2ВТ-2ТВ-1 4 класс точности (4 кл. т.) имеет характеристики:
- Погрешность следования дистанционной передачи (произвольно выбранных пар) - ±20угл.мин.;
- Погрешность следования с эталонным устройством:
- ВТДП-датчика - ±9угл.мин.;
- ВТДП-приемника - ±11угл.мин.;
Вибрационные нагрузки:
- диапазон частот - до 3000Гц;
- ускорение - 200м/с2;
Ударные нагрузки - 1500м/с2;
Температура окружающей среды - от -60°С до +100ºС;
Относительная влажность воздуха при температуре 35°С - 98%;
Масса - 0,02кг;

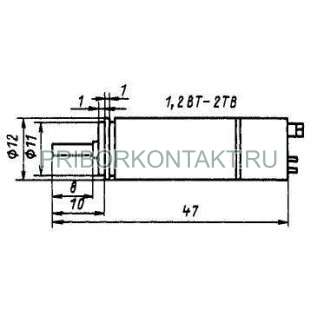

Габариты прибора трансформатор 1,2ВТ-2ТВ-1 вращающийся:
- длина - 47мм;
- диаметр - 12мм;
Гарантийная наработка:
- при частоте 5об/мин - 10000 часов;
- при частоте 120об/мин - 2000 часов;
Изготовитель гарантирует соответствие качества прибора трансформатор 1,2ВТ-2ТВ-1 вращающийся требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
