Двигатель постоянного тока малой мощности ДПР-72-Н7-02

Также этот двигатель может называться: ДПР72Н702, ДПР 72 Н7 02, ДПР72-Н7-02, ДПР 72-Н7-02, ДПР72Н7-02, ДПР 72 Н7-02.

ДПР-72-Н7-02 двигатель постоянного тока малой мощности - электродвигатель с возбуждением от постоянных магнитов, с полым бескаркасным якорем - предназначен для работы также при питании от широтно-импульсного модулятора.

Двигатели ДПР-72-Н7-02 имеют следующие преимущества:

- возможность регулирования частоты вращения в широком диапазоне;

- линейность механической, а также регулировочной характеристики;

- большой пусковой момент;

- высокое быстродействие;

- малую массу и объем на единицу полезной мощности;

- более высокий КПД.

Недостатком коллекторных двигателей является:

- наличие щеточно-коллекторного узла, что ограничивает их долговечность и является источником радиопомех;

- не пригодны для эксплуатации во взрывоопасных средах.

Конструктивное исполнение ДПР-72-Н7-02:

Н7 - нормальное с двумя выходными концами вала (размеры концов вала одинаковые).

Крепление двигателей - за корпус с помощью охватывающих его металлических деталей.

Постоянная времени - от 15 мс до 20 мс.

Технические характеристики ДПР-72-Н7-02:

Диапазон частот - от 1 Гц до 5000 Гц.

Полезная мощность - 25 Вт.

Вращающий момент - 39,2 мН·м.

Пусковой момент - 392 мН·м.

Ток - 1,45 А.

КПД - 64%.

Напряжение - 27 В.

Частота вращения - 6000 об/мин.

Практические пределы регулирования частоты вращения - от 1:5 до 1:20.

Форма напряжения - синусоидальная.

Амплитуда - до 6 В.

Частота - до 6 Гц.

Продолжительность работы - не более 60 мин.

Последующий перерыв - не менее 60 мин.

Режим работы двигателя - продолжительный.

Режим питания - повторно-кратковременный реверсивный.

Гарантийная наработка - 1100 ч.

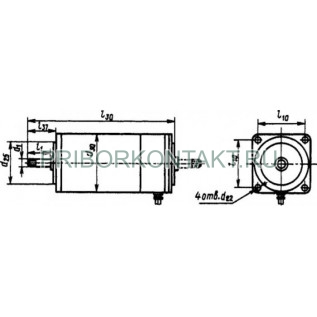

Габаритные размеры - 40×107,5×33,6 мм.

Масса - 0,66 кг.

Условия эксплуатации ДПР-72-Н7-02:

Температура окружающей среды - от -60º С до +70º С.

Ускорение - 100 м/с².

Ударные нагрузки - 400 м/с².

Относительная влажность воздуха при температуре 35º С - 98%.

Предприятие-изготовитель предоставляет гарантию двигателя ДПР-72-Н7-02 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
