Двигатель постоянного тока малой мощности ДПР-42-Ф1-04

ДПР-42-Ф1-04

Двигатель постоянного тока малой мощности ДПР-42-Ф1-04

Также это изделие может называться: ДПР42Ф104, ДПР 42 Ф1 04, ДПР42-Ф1-04, ДПР 42-Ф1-04, ДПР42Ф1-04, ДПР 42 Ф1-04.

ДПР-42-Ф1-04 двигатель постоянного тока малой мощности - электродвигатель с возбуждением от постоянных магнитов, с полым бескаркасным якорем - предназначен для работы также при питании от широтно-импульсного модулятора.

Двигатели ДПР-42-Ф1-04 имеют следующие преимущества:

- возможность регулирования частоты вращения в широком диапазоне;

- линейность механической, а также регулировочной характеристики;

- большой пусковой момент;

- высокое быстродействие;

- малую массу и объем на единицу полезной мощности;

- более высокий КПД.

Недостатком коллекторных двигателей является:

- наличие щеточно-коллекторного узла, что ограничивает их долговечность и является источником радиопомех;

- не пригодны для эксплуатации во взрывоопасных средах.

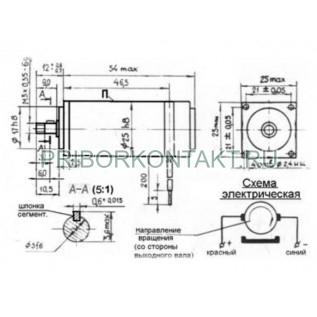

Конструктивное исполнение:

Ф1 - фланцевое с одним выходным концом вала.

Крепление - за фланец.

Постоянная времени - от 15 мс до 20 мс.

Технические характеристики ДПР-42-Ф1-04:

Напряжение питания - 27±1,5 В.

Момент нагрузки - 0,5 Н·см.

Пусковой момент - 1,07 Н·см.

Потребляемый ток - 0,11 А.

Частота вращения - 2500 об/мин.

Момент инерции ротора - 0,008 кг·см².

Практические пределы регулирования частоты вращения - от 1:5 до 1:20.

Масса - 150 г.

Исполнение ДПР-42-Ф1-04 - без стабилизатора.

Режим работы - продолжительный.

Гарантийная наработка - 3000 ч.

Тип конструкции корпусов - вал со шпонкой и резьбовым концом, который предусматривает наличие на закрепляемой детали шпоночного паза и места для размещения фиксирующей гайки.

Предприятие-изготовитель предоставляет гарантию двигателя ДПР-42-Ф1-04 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
