Двигатель постоянного тока малой мощности ДПР-72-Н5-05

ДПР-72-Н5-05

Двигатель постоянного тока малой мощности ДПР-72-Н5-05

Также этот двигатель может называться: ДПР72Н505, ДПР 72 Н5 05, ДПР72-Н5-05, ДПР 72-Н5-05, ДПР72Н5-05, ДПР 72 Н5-05.

ДПР-72-Н5-05 двигатель постоянного тока малой мощности - электродвигатель с возбуждением от постоянных магнитов, с полым бескаркасным якорем - предназначен для работы также при питании от широтно-импульсного модулятора.

Двигатели ДПР-72-Н5-05 имеют следующие преимущества:

- возможность регулирования частоты вращения в широком диапазоне;

- линейность механической, а также регулировочной характеристики;

- большой пусковой момент;

- высокое быстродействие;

- малую массу и объем на единицу полезной мощности;

- более высокий КПД.

Недостатком коллекторных двигателей является:

- наличие щеточно-коллекторного узла, что ограничивает их долговечность и является источником радиопомех;

- не пригодны для эксплуатации во взрывоопасных средах.

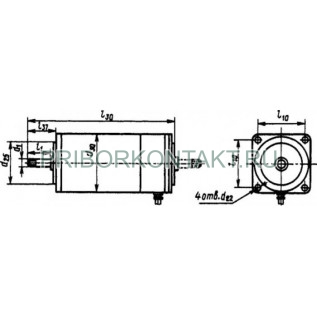

Конструктивное исполнение ДПР-72-Н5-05:

Н5 - нормальное с одним выходным концом вала.

Крепление двигателей - за корпус с помощью охватывающих его металлических деталей.

Постоянная времени - от 15 мс до 20 мс.

Технические характеристики ДПР-72-Н5-05:

Диапазон частот - от 1 Гц до 5000 Гц.

Полезная мощность - 27 Вт.

Пусковой момент - 303,8 мН·м.

Ток - 0,3 А.

Напряжение - 27 В.

Частота вращения - 6000 об/мин.

Форма импульса - прямоугольная.

Частота следования импульсов - не менее 500 Гц.

Скважность импульсов - не менее 0,2.

Практические пределы регулирования частоты вращения - от 1:5 до 1:20.

Режим - холостой ход.

Режим работы двигателя - продолжительный.

Гарантийная наработка - 50 ч.

Габаритные размеры - 40×103,5×33,6 мм.

Масса - 0,64 кг.

Условия эксплуатации ДПР-72-Н5-05:

Температура окружающей среды - от -60º С до +70º С.

Ускорение - 150 м/с².

Ударные нагрузки - 350 м/с².

Относительная влажность воздуха при температуре 35º С - 98%.

Возможно питание от широтно-импульсного модулятора.

Предприятие-изготовитель предоставляет гарантию двигателя ДПР-72-Н5-05 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
