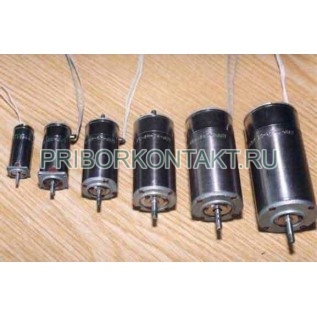

Двигатель постоянного тока малой мощности ДПР-72-Ф1-03М-1

ДПР-72-Ф1-03М-1

Двигатель постоянного тока малой мощности ДПР-72-Ф1-03М-1

Также это изделие может называться: ДПР72Ф103М1, ДПР 72 Ф1 03М 1, ДПР72-Ф1-03М-1, ДПР 72-Ф1-03М-1, ДПР72Ф1-03М-1, ДПР 72 Ф1-03М-1, ДПР72-Ф103М1, ДПР-72-Ф1-0ЗМ-1.

ДПР-72-Ф1-03М-1 двигатель постоянного тока малой мощности - электродвигатель с возбуждением от постоянных магнитов, с полым бескаркасным якорем - предназначен для работы также при питании от широтно-импульсного модулятора.

Двигатели ДПР-72-Ф1-03М-1 имеют следующие преимущества:

- возможность регулирования частоты вращения в широком диапазоне;

- линейность механической, а также регулировочной характеристики;

- большой пусковой момент;

- высокое быстродействие;

- малую массу и объем на единицу полезной мощности;

- более высокий КПД.

Недостатком коллекторных двигателей является:

- наличие щеточно-коллекторного узла, что ограничивает их долговечность и является источником радиопомех;

- не пригодны для эксплуатации во взрывоопасных средах.

Конструктивное исполнение:

Ф1 - фланцевое с одним выходным концом вала.

Крепление - за фланец.

Постоянная времени - 0,025 мс.

Технические характеристики ДПР-72-Ф1-03М-1:

Напряжение питания - 32 В.

Мощность - 40 Вт.

Номинальный вращающий момент - 76,5 мН·м.

Пусковой момент - 300 мН·м.

Потребляемый ток - не более 2,2 А.

Частота вращения - 5000 об/мин.

Практические пределы регулирования частоты вращения - от 1:5 до 1:20.

Исполнение ДПР-72-Ф1-03М-1 - без стабилизатора.

Режим работы - продолжительный.

Габаритный размер - 40×85×4×14,5.

Масса - не более 0,75 кг.

Предприятие-изготовитель предоставляет гарантию двигателя ДПР-72-Ф1-03М-1 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
