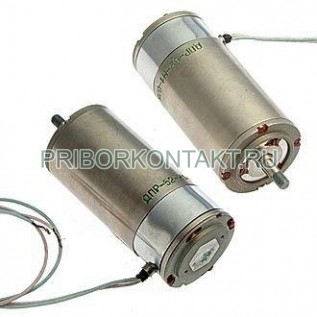

Двигатель постоянного тока малой мощности ДПР-52-Н8-01

ДПР-52-Н8-01

Двигатель постоянного тока малой мощности ДПР-52-Н8-01

Также этот двигатель может называться: ДПР52Н801, ДПР 52 Н8 01, ДПР52-Н8-01, ДПР 52-Н8-01, ДПР52Н8-01, ДПР 52 Н8-01.

ДПР-52-Н8-01 двигатель постоянного тока малой мощности - электродвигатель с возбуждением от постоянных магнитов, с полым бескаркасным якорем - предназначен для работы также при питании от широтно-импульсного модулятора.

Двигатели ДПР-52-Н8-01 имеют следующие преимущества:

- возможность регулирования частоты вращения в широком диапазоне;

- линейность механической, а также регулировочной характеристики;

- большой пусковой момент;

- высокое быстродействие;

- малую массу и объем на единицу полезной мощности;

- более высокий КПД.

Недостатком коллекторных двигателей является:

- наличие щеточно-коллекторного узла, что ограничивает их долговечность и является источником радиопомех;

- не пригодны для эксплуатации во взрывоопасных средах.

Конструктивное исполнение ДПР-52-Н8-01:

Н8 - нормальное с двумя выходными концами вала (размеры концов вала одинаковые).

Крепление двигателей - за корпус с помощью охватывающих его металлических деталей.

Постоянная времени - от 15 мс до 20 мс.

Технические характеристики ДПР-52-Н8-01:

Диапазон частот - от 1 Гц до 5000 Гц.

Полезная мощность - 6 Вт.

Вращающий момент - 9,8 мН·м.

Пусковой момент - 86,5 мН·м.

Ток - 0,43 А.

Пусковой ток - 6,6 А.

КПД - 56%.

Напряжение - 27 В.

Частота вращения - 6000 об/мин.

Практические пределы регулирования частоты вращения - от 1:5 до 1:20.

Не допускается включение PC на обратную полярность.

Режим работы двигателя - продолжительный.

Гарантийная наработка - 1200 ч.

Габаритные размеры - 80,5×12 мм.

Масса - 0,285 кг.

Условия эксплуатации ДПР-52-Н8-01:

Температура окружающей среды - от -60° С до +70º С.

Ускорение - 300 м/с².

Ударные нагрузки - 350 м/с².

Относительная влажность воздуха при температуре 35º С - 98%.

Предприятие-изготовитель предоставляет гарантию двигателя ДПР-52-Н8-01 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
