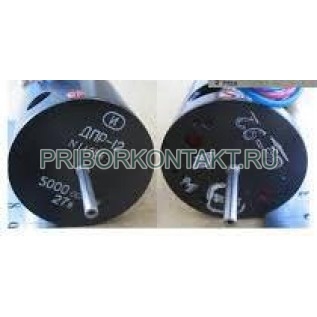

Электродвигатель ДПР12 (ДПР 12; ДПР-12)

Электродвигатель ДПР12 - малоинерционное устройство, предназначенное для применения в качестве силовых двигателей и для привода различных механизмов.

Напряжение питания - 27В.

Частота вращения - 5000об/мин.

Электродвигатели ДПР12 имеют наружный и внутренний статоры, в воздушном зазоре между которыми располагается цилиндрическая часть полого якоря, выполненного в виде стакана, своим дном закрепленного на валу.

Двигатели ДПР12 выполняются с возбуждением от постоянных магнитов, с полым бескаркасным якорем. Устройства объединены в несколько серий, отличающихся друг от друга основными параметрами, режимами работы и условиями эксплуатации. Двигатель каждой серии имеет четыре конструктивных исполнения:

- Н1, Н4, Н5 - нормальное с одним выходным концом вала;

- Н2, Н7, Н8, Н9 - нормальное с двумя выходными концами вала (размеры концов вала одинаковые);

- Ф1, Ф4, Ф5 - фланцевое с одним выходным концом вала;

- Ф2, Ф7, Ф8, Ф9 - фланцевое с двумя выходными концами вала.

Крепление двигателей ДПР12 исполнения Н производится за корпус с помощью охватывающих его металлических деталей, а исполнения Ф - за фланец.

Чертеж двигателя ДПР12 подан на Рисунке 1.

Рис.1. Чертеж электродвигателя ДПР12

Технические характеристики ДПР12

Режим работы электродвигателей ДПР12 - продолжительный. Двигатели ДПР12 исполнения Н4, Н7, Ф4, Ф7 могут также работать при повторно-кратковременном реверсивном режиме при питании напряжением синусоидальной формы, амплитудой до 6В.

Двигатель ДПР12 6Е3.120.015.ЭТ исполнения Н5, Н9, Ф5, Ф9 предназначен для работы также при питании от широтно-импульсного модулятора, обеспечивающего среднее значение напряжения на выводных концах двигателя 20В, частоту следования импульсов не менее 500Гц и скважность импульсов не менее 0,2.

Электродвигатели серии ДПР12 обладают хорошим быстродействием, обусловленным малым моментом инерции якоря. Гарантийная наработка каждого двигателя ДПР12 составляет 2500 часов.
