Электродвигатель ДПМ-30-Н6-02И

ДПМ-30-Н6-02И

Двигатели постоянного тока малой мощности ДПМ-30-Н6-02И

Также этот двигатель может называться: ДПМ30Н602, ДПМ 30 Н6 02, ДПМ30-Н6-02, ДПМ 30-Н6-02, ДПМ30Н6-02, ДПМ 30 Н6-02, ДПМ-З0-Н6-02.

ДПМ-30-Н6-02И двигатель постоянного тока малой мощности - электродвигатель с возбуждением от постоянных магнитов с пазовым якорем.

Двигатели ДПМ-30-Н6-02И имеют следующие преимущества:

- возможность регулирования частоты вращения в широком диапазоне;

- линейность механической, а также регулировочной характеристики;

- большой пусковой момент;

- высокое быстродействие;

- малую массу и объем на единицу полезной мощности;

- более высокий КПД.

Недостатком коллекторных двигателей является:

- наличие щеточно-коллекторного узла, что ограничивает их долговечность и является источником радиопомех;

- не пригодны для эксплуатации во взрывоопасных средах.

Конструктивное исполнение ДПМ-30-Н6-02И:

Н6 - с одним выходным концом вала, таходатчиком, являющимся измерительным органом в системе стабилизации частоты вращения и электронным регулятором частоты вращения (скорости - PC), выполненным в виде отдельного блока.

Крепление - за корпус (магнит) с помощью немагнитных металлических деталей.

Регулятор скорости:

- статический - РС-3-02;

- астатический - РС-0-02.

Постоянная времени - от 30 мс до 100 мс.

Технические характеристики ДПМ-30-Н6-02И:

Диапазон частот - от 1 Гц до 2500 Гц.

Полезная мощность - 3,1 Вт.

Вращающий момент - 4,9 мН·м.

Ток - 0,75 А.

Пусковой момент - 34,3 мН·м.

КПД - 15%.

Погрешность - 0,7%.

Направление вращения - правое.

Напряжение - 27 В.

Для РС-0-02:

- напряжение внешней синхронизации - 40±3 В;

- частота - 1000±0,25 Гц;

- форма - синусоидальная или прямоугольная.

Частота вращения - 6000 об/мин.

Стабильность частоты вращения с применением специальных устройств - более 0,5%.

Практические пределы регулирования частоты вращения - от 1:5 до 1:20.

Не допускается включение PC на обратную полярность.

Режим работы - продолжительный.

Гарантийная наработка - 100 ч.

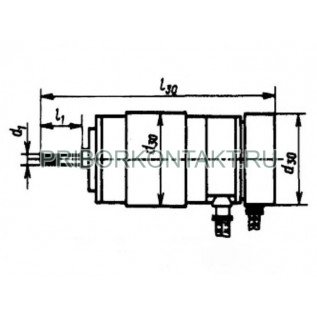

Габаритные размеры:

- двигатели - 30×88×10,5 мм;

- регулятор - 75×70×122 мм.

Масса:

- регулятор - 0,27 кг;

- двигатель с регулятором - 0,73 кг.

Условия эксплуатации ДПМ-30-Н6-02И:

Температура окружающей среды - от -40° С до 50° С.

Ускорение - 150 м/с².

Ударные нагрузки - 400 м/с².

Относительная влажность воздуха при температуре 25° С - 98%.
