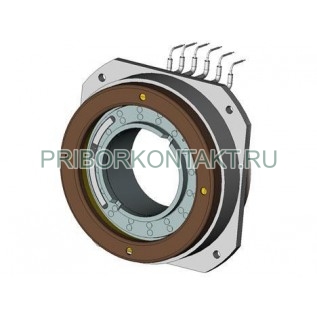

Двигатель бесконтактный моментный ДБМ

Также этот двигатель может называться: dbm.

ДБМ двигатель бесконтактный моментный предназначен для работы в локально замкнутой (с датчиками положения ротора) или разомкнутой по углу системах регулирования.

Структура условного обозначения, например ДБМ 40-0,01-2,5-3:

- ДБМ - двигатель бесконтактный моментный;

- 40 мм - наружный диаметр статора;

- 0,01 Н·м - максимальный статический синхронизирующий момент двигателя базового исполнения;

- 2,5 тыс. мин^-1 - частота вращения при холостом ходе (округленно);

- 3 - число фаз обмотки.

Сфера применения ДБМ:

- быстродействующие программные или следящие системы и системы угловой стабилизации высокой точности с динамической ошибкой 1-3 угловых минуты и менее (обычно в безредукторном исполнении);

- системы автоматического управления различного назначения в редукторном или безредукторном исполнении повышенной надежности и срока службы, в том числе работающих в особо тяжелых условиях эксплуатации;

- исполнительные системы управления роботов и манипуляторов;

- привод лентопротяжных механизмов звуко- и видеозаписывающей аппаратуры, а также устройств внешней памяти ЭВМ и т.п.;

- медицинское приборостроение (аппараты искусственных почек, аппараты принудительного кровообращения, перистальтические насосы, где предъявляются повышенные требования к уровню шума, уровню пульсаций вращающего момента и т.п.);

- микробиологическая, химическая и пищевая промышленность для передачи вращающего момента через размещаемую в воздушном зазоре между ротором и статором герметичную перегородку в замкнутую полость с агрессивной жидкостью или в вакуум;

- товары культурно-бытового назначения (стиральные машины, кухонные комбайны и т.п.);

- приводы мотор-колес электрифицированных транспортных средств, а также в качестве генераторов, например в ветросиловых установках, для создания регулируемой нагрузки в велотренажерах и т.д.

Технические характеристики ДБМ:

Наружный диаметр статора - от 40 мм до 185 мм.

Внутренний диаметр ротора - от 12 мм до 72 мм.

Осевая длина - от 26 мм до 124 мм.

Число фаз двигателя ДБМ - 2; 3.

Число пар полюсов - 4; 8.

Номинальное напряжение питания - от 12 В до 160 В.

Минимальная наработка - от 20 000 ч до 30 000 ч.

Минимальный срок службы при соблюдении требований по условиям эксплуатации - от 12 лет до 15 лет.

Минимальный срок сохраняемости двигателей при хранении их в условиях отапливаемого хранилища в упаковке изготовителя, а также вмонтированных в защищенную аппаратуру - от 12 лет до 15 лет.

Хранение на открытых площадках не допускается.

Гарантийная наработка в пределах гарантийного срока эксплуатации - от 20 000 ч до 30 000 ч.

Гарантийный срок эксплуатации - от 12 лет до 15 лет.

Гарантийный срок хранения в пределах гарантийного срока эксплуатации - от 12 лет до 15 лет.

Материал магнитов - Самарий-Кобальт; Неодим-Железо-Бор.

Двигатели ДБМ выпускаются в двух исполнениях: с гладким (беспазовым) и пазовым статором.

Гладкий (беспазовый) статор, с двухслойной петлевой обмоткой, расположенной непосредственно в воздушном зазоре, позволяет обеспечить:

- отсутствие реактивного остаточного момента сопротивления и пульсаций вращающего момента, им вызываемых;

- малые электромагнитные постоянные времени обмоток.

Пазовый статор с двухслойной петлевой обмоткой, уложенной в пазы сердечника, позволяет обеспечить:

- более высокую магнитную индукцию в воздушном зазоре, чем в двигателях с гладким статором, и соответственно более высокую статическую добротность;

- меньшую электромеханическую постоянную времени, чем у двигателей с гладким статором.

Двигатели с наружным диаметром статора - 40 мм; 63 мм; 85 мм; 105 мм; 130 мм имеют гладкий (беспазовый) статор, а двигатели с наружным диаметром статора - 50 мм; 70 мм; 100 мм; 120 мм; 150 мм; 185 мм имеют пазовый статор.

Условия эксплуатации:

Температура окружающего воздуха:

- рабочая - от -60° С до +125° С;

- предельная - от -60° С до +85° С.

Изменение температуры среды для ДБМ - от -60° С до +150° С.

Градиент изменения температуры - не более 60° C/ч.

Относительная влажность при температуре +35° C - не более 98%.

Атмосферное рабочее давление - от 133·10^-6 Па до 300·10³ Па.

Пониженное предельное давление - не менее 12 кПа.
