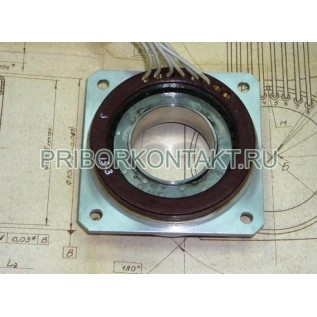

Двигатель бесконтактный моментный 3ДБМ

Также этот двигатель может называться: 3-ДБМ, 3 ДБМ, ЗДБМ, З-ДБМ, З ДБМ, 3dbm, 3-dbm, 3 dbm.

3ДБМ двигатель бесконтактный моментный предназначен для привода вакуумного насоса в медицинской аппаратуре.

Структура условного обозначения, например 3ДБМ 50-0,04-3-3:

- 3 - модификация двигателя;

- ДБМ - двигатель бесконтактный моментный;

- 50 мм - наружный диаметр статора;

- 0,04 Н·м - максимальный статический синхронизирующий момент двигателя базового исполнения;

- 3 тыс. мин^-1 - частота вращения при холостом ходе (округленно);

- 3 - число фаз обмотки.

Сфера применения 3ДБМ:

- быстродействующие программные или следящие системы и системы угловой стабилизации высокой точности с динамической ошибкой 1-3 угловых минуты и менее (обычно в безредукторном исполнении);

- системы автоматического управления различного назначения в редукторном или безредукторном исполнении повышенной надежности и срока службы, в том числе работающих в особо тяжелых условиях эксплуатации;

- исполнительные системы управления роботов и манипуляторов;

- привод лентопротяжных механизмов звуко- и видеозаписывающей аппаратуры, а также устройств внешней памяти ЭВМ и т.п.;

- медицинское приборостроение (аппараты искусственных почек, аппараты принудительного кровообращения, перистальтические насосы, где предъявляются повышенные требования к уровню шума, уровню пульсаций вращающего момента и т.п.);

- микробиологическая, химическая и пищевая промышленность для передачи вращающего момента через размещаемую в воздушном зазоре между ротором и статором герметичную перегородку в замкнутую полость с агрессивной жидкостью или в вакуум;

- товары культурно-бытового назначения (стиральные машины, кухонные комбайны и т.п.);

- приводы мотор-колес электрифицированных транспортных средств, а также в качестве генераторов, например в ветросиловых установках, для создания регулируемой нагрузки в велотренажерах и т.д.

Технические характеристики 3ДБМ:

Наружный диаметр статора - от 50 мм до 185 мм.

Внутренний диаметр ротора - от 12 мм до 72 мм.

Осевая длина - от 42 мм до 124 мм.

Число фаз - 3.

Число пар полюсов двигателей 3ДБМ - 4; 8.

Номинальное напряжение питания - 27 В.

Средняя наработка до отказа двигателя 3ДБМ - не менее10 000 ч.

Средний срок службы - не менее 10 лет.

Средний срок сохраняемости в упаковке предприятия-изготовителя до ввода в эксплуатацию - 3 года.

Гарантийный срок эксплуатации со дня ввода двигателя в эксплуатацию - 2,5 года.

Материал магнитов - Неодим-Железо-Бор.

Рабочее положение в пространстве - произвольное.

Двигатель представляет собой трехфазную машину, имеет встраиваемое исполнение и состоит из двух сборочных единиц - статора и ротора.

Двигатель выполнены с увеличенным воздушным зазором, позволяющим разместить в нем немагнитный экран, герметически разделяющий полости статора и ротора.

Двигатели серии 3ДБМ выпускаются в исполнении с пазовым статором.

Пазовый статор с двухслойной петлевой обмоткой, уложенной в пазы сердечника, позволяет обеспечить:

- более высокую магнитную индукцию в воздушном зазоре, чем в двигателях с гладким статором, и соответственно более высокую статическую добротность;

- меньшую электромеханическую постоянную времени, чем у двигателей с гладким статором.
