ВВТ-20-КШ-1500

ВВТ-20-КШ-1500

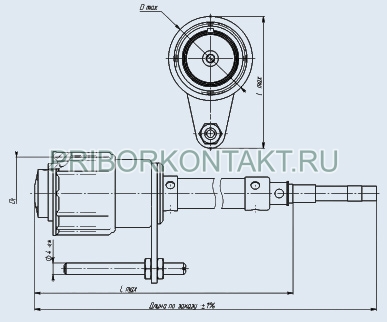

Соединители ВВТ-20-КШ-1500 электрические цилиндрические низкочастотные высоковольтные с резьбовой фиксацией сочленённого положения.
Используются для соединения и разъединения низкочастотных электрических цепей в электронной аппаратуре общего назначения.
Соединители ВВТ предназначены для работы в электрических цепях импульсного тока при максимальном рабочем напряжении до 20 кВ.
Состоят из двух частей: вилки и розетки.
Вилки и розетки изготавливаются в блочном и кабельном исполнении, переход в кабельном исполнении - кабельная вилка и кабельная розетка на противоположных концах провода.
Соединители ВВТ изготавливают и поставляют с замонтированным проводом.
Минимальная длина вилки (розетки) с замонтированным проводом должна быть не менее 250мм.
Покрытие контактов - серебро.
Соединители ВВТ предназначены для внутреннего монтажа изготавливаются в климатическом исполнении «УХЛ».

Категория качества: «ОТК».
Технические условия:
- приёмка «1» НКЦС.434410.532ТУ.

Гарантийный срок хранения соединителей ВВТ - 25 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
ВВТ-20-КШ-1500
ВВТ - Тип соединителя;
20 - Рабочее напряжение: 5, 10, 20 кВ;
К - Конструктивное исполнение соединителя: Б – блочный (приборный) герметичный; Н – блочный негерметичный; К – кабельный;
Ш - Вид контакта: Ш – штырь (вилка); Г – гнездо (розетка); ГШ – кабельная розетка и кабельная вилка, установленные одновременно на противоположных концах провода;
1500 - Длина замонтированного провода.

Основные технические характеристики соединителей ВВТ:

Общие характеристики соединителей ВВТ:
Тип соединителя:	цилиндрический, низкочастотный, высоковольтный
Климатическое исполнение:	УХЛ
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Сочленение:	резьбовое
Покрытие контактов:	серебро
Способ монтажа проводов:	с замонтированным проводом ПВМФО-5-С-0,50-4,0
Технические условия:	ГБ0.485.011 ТУ
Технические параметры соединителей ВВТ:
Общее количество контактов:	1
Рабочий ток на контакт, А:	4
Максимальное рабочее напряжение, В:	5кВ, 10кВ, 20кВ
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	5....600 120 (12)
Линейная нагрузка с ускорением, м/с2 (g):	1000 (100)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3x10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +125
Минимальная наработка, часов:	500
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	8
