СШЩ8-4х25-2Р розетка

СШЩ8-4х25-2Р розетка
Соединители СШЩ8-4х25-2Р электрические четырехконтактные штепсельные низкочастотные с фиксацией сочленённого положения.
Предназначены для соединения гибких силовых кабелей между собой, а также с передвижными и стационарными источниками и приемниками электрической энергии в цепях постоянного и переменного
токов частотой до 50 Гц при напряжении до 400 В.

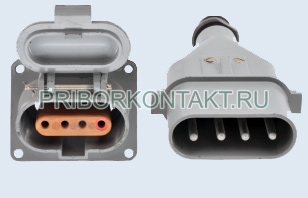

Соединители СШЩ8 состоят из двух частей: вилки или розетки.
Соединители используются для объемного монтажа, подсоединение жил кабеля к контактам производится с помощью винтов.
Фиксация сочлененного положения штыревого и гнездового соединителей при эксплуатации осуществляется при помощи запорных устройств, предусмотренных конструкцией соединителей.
Покрытие контактов: олово или серебро в зависимости от климатического исполнения.
Взаимосочленяемы с соединителями типов ШК, ШЩ, изготавливаемыми по техническим условиям ОДК.566.000ТУ.
Соединители СШЩ8 предназначены для наружного монтажа и изготавливаются в климатическом исполнении «УХЛ» или «В» по ГОСТ 15150-69.

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» АШДК.434410.078ТУ;
- приёмка «5» НКЦС.434410.526ТУ.

Гарантийный срок хранения соединителей СШЩ8-4х25-2Р - 25 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СШЩ8-4х25-2Р розетка
СШЩ - тип соединителя: CШК - кабельный, СШЩ - щитовой;
8 - изолятор из прессматериала;
4 - количество контактов;
25 - сила тока на контакт;
2 - покрытие контактов: 2-серебро, 3-олово;
Р - тип контакта: В - штыревой контакт, Р - гнездовой контакт;
В - всеклиматическое исполнение.

Основные технические характеристики соединителей СШК, СШЩ:

Общие характеристики соединителей СШК, СШЩ:
Тип соединителя:	прямоугольный, низкочастотный, штепсельный
Климатическое исполнение:	всеклиматическое, УХЛ
Состав соединителя:	вилка, розетка
Вид корпуса:	кабельный, щитовой
Покрытие контактов:	олово, серебро
Способ монтажа проводов:	объемный, пайкой
Технические условия:	АШДК 434410.078ТУ
Технические параметры соединителей СШК, СШЩ:
Общее количество контактов:	4
Сопротивление контактов, не более, МОм:	5
Рабочий ток на контакт в зависимости от соединителя, А:	15, 25, 60
Максимальное рабочее напряжение, В:	400
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Электрическая прочность изоляции, В:	1600
Рабочая температура окружающей среды, °C:	от -50 до +80
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	25
