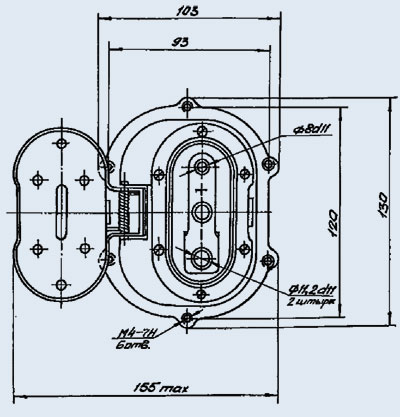

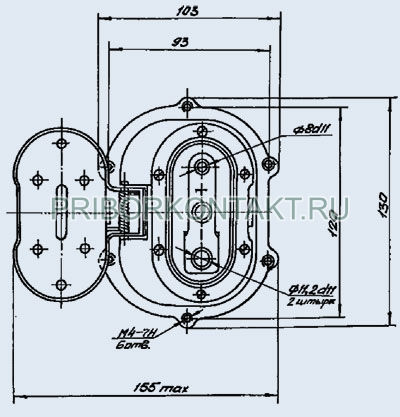

ШРАП-500 вилка

ШРАП-500 вилка
Соединители ШРАП-500 вилка - электрические соединители аэродромного питания без фиксации сочлененного положения.
Предназначены для соединения и разъединения цепей кабельных агрегатов питания с бортовой сетью запуска двигателей летательных аппаратов.
Используются для работы на постоянном токе до 500 А напряжением 500 В.
Соединители ШРАП состоят из вилки, устанавливаемой на борту летательного аппарата и розетки, подключаемой к наземному агрегату аэродромного питания.
Соединители имеют надежную фиксацию сочленённого положения устройством соединителя.
Гнезда розеток покрываются серебром, штыри вилок - никелем.
Гарантийный срок хранения соединителей ШРАП - 25 лет со дня изготовления.

Категория качества: «ОТК».
Технические условия:
- приёмка «1» ГЯ0.364.006ТУ.

Технические характеристики соединителя аэродромного питания ШРАП-500 вилка:
- Номинальная сила тока на силовых контактах ...... 500 А;
- Вид тока ...... постоянный;
- Максимальное рабочее напряжение ...... 30 В.

Основные технические характеристики соединителей ШРАП:

Общие характеристики соединителей ШРАП:
Тип соединителя:	соединители аэродромного питания без фиксации сочлененного положения
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Покрытие контактов:	гнезда розеток - серебро, штыри вилок - никель
Способ монтажа кабеля:	пайкой
Технические параметры соединителей ШРАП:
Сопротивление контактов, не более, Ом:	0,01
Номинальный ток на силовых контактах соединителя, А:	250, 400, 500
Вид тока и максимальное рабочее напряжение (в зависимости от типа соединителя), В:	переменный 3-фазный ток частотой 400 Гц и напряжением 200 В; постоянный ток напряжением 30 В; постоянный ток напряжением 50 В.
Синусоидальная вибрация, диапазон частот, Гц:	5....600
Механический удар, одиночного действия с ускорением (только для вилок), м/с2 (g):	750 (75)
Механический удар, многократного действия с ускорением (только для вилок), м/с2 (g):	150 (15)
Линейные нагрузки с ускорением, м/с2 (g):	500 (50)
Рабочая температура окружающей среды, °C: - для вилок: - для розеток:	от -60 до +150 от -60 до +50
Повышенная относительная влажность воздуха при температуре +20°C:	98
Число сочленений-расчленений:	3000
Срок сохраняемости, лет:	25
