Розетки приборные прямые СР-50-727ФВ коаксиальные негерметичные радиочастотные для объёмного монтажа резьбового сочленения.
Предназначены для работы в электрических цепях радиочастотных трактов в диапазоне частот до 18000 МГц.
Применяются для соединения и разъединения электрических цепей радиочастотных трактов в радиоэлектронной аппаратуре общего и специального назначения.
Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации.
Соединители радиочастотные коаксиальные СР-50-727ФВ устойчивы к воздействию спецфакторов.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «5» ВР0.364.049ТУ;
- приёмка «9» ВР0.364.049ТУ, ВР0.364.055ТУСД.

Основные технические и эксплуатационные характеристики соединителей радиочастотных СР-50-727ФВ:
● Размер основного соединения: ...... М6х0,75;
● Волновое сопротивление: ...... 50 Ом;
● Предельная частота: ...... 18,0 ГГц;
● Рабочее напряжение в нормальных условиях: ...... 200 В;
● Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: ...... 0,01 Ом;
● Тип резьбы: ...... метрическая;
● Материал корпуса: ...... латунь;
● Покрытие корпуса: ...... серебро;
● Материал контакта: ...... бронза;
● Покрытие контакта: ...... серебро;
● Материал диэлектрика: ...... фторопласт;

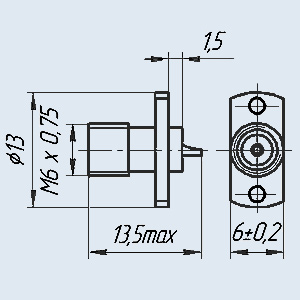

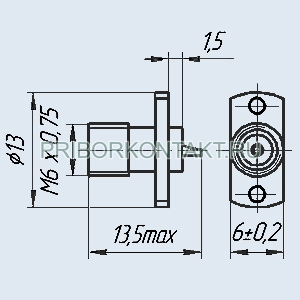

● Габариты (длина/ширина/высота): ...... 13,5/6,0/13,0 мм;
● Повышенная относительная влажность воздуха при +35°С: ...... 98 %;
● Диапазон рабочих температур: ...... -60 … +155 °С;
● Количество сочленений-расчленений: ...... 500;
● Масса соединителя: ...... 2,2 г.;
● Срок сохраняемости: ...... 20 лет.

Структура условного обозначения радиочастотных коаксиальных соединителей:
СР-50-727ФВ
СР - соединитель радиочастотный;
50 - величина волнового сопротивления, Ом;
727 - порядковый номер разработки;
Ф или П - изоляционный материал - фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 2039404-81.

Пример записи при заказе:
Розетка ОС СР-50-727ФВ ВР0.364.049ТУ, ВР0.364.055ТУСД.
